Условия для грамотного соединения основного фундамента с фундаментом пристройки

Соединение фундаментов разного типа выполняют строго по рабочему проекту, после двойного расчёта всех конструкций основного здания и пристройки. На глаз такие работы не выполняют — ошибка проявится через пару лет, когда по стенам пойдут трещины. Поэтому важно с полной ответственностью отнестись к фундаменту частного дома и фундаменту пристройки. Сначала рассчитывают несущую способность грунта, прогнозируют возможную осадку фундамента и подбирают оптимальный тип нового основания для пристройки. Без этого любой совет «возьми такой же, как у соседа» — гадание на кофейной гуще и не подходит для ответственных работ. Вторым этапом оценивают, как новое сооружение повлияет на уже существующие объекты. Нужно избежать риска непроектных деформаций и крена, а если угроза есть — вовремя принять меры по усилению. При стыковке двух фундаментов обязательно учитывают разность осадок под собственным весом зданий. Пример: к высотному дому пристраивают одноэтажное крыльцо. Оно будет опираться на фундамент пристройки к дому. Основное здание стоит на ленточном фундаменте. Чтобы потом не получить ступеньку на стыке, лучше использовать монолитную железобетонную плиту или свайно-ростверковое основание для пристройки. Это компенсирует разницу в нагрузках и осадке. Разрушение каждой из конструкций в данном случае не произойдёт. Сопряжение фундаментов может быть жёстким или подвижным. Выбор зависит от особенностей проекта: насколько тяжёлые здания, какой грунт, сколько времени прошло после постройки дома, какой тип основания был заложен в проект.

Объединение фундаментов фундамента частного дома с дополнительным допускается при следующих условиях:

1. Строят два капитальных сооружения с похожими параметрами (этажность, материал стен, планировка) на однородных грунтах с хорошей несущей способностью;
2. Пристройка и основное здание имеют разную массу и характеристики, но заранее приняты меры для компенсации разной осадки фундамента. Например, более лёгкую конструкцию поставили на сваях;
3. Здания примыкают друг к другу на плотных, мало сжимаемых грунтах. Это плотные пески, твёрдые глины, суглинки с модулем деформации от 40 МПа и выше, а также полускальные и скальные основания;
4. Пристройку возводят спустя много лет после основного дома. К этому моменту здание уже дало полную осадку, фундамент стабилизировался, риск трещин на стыке минимален;
5. Нужно увеличить площадь опоры подошвы фундамента на грунт, чтобы остановить непроектные осадки или исправить ошибку, допущенную при проектировании. Тогда фундамент пристройки к дому прослужит долго и не приведёт к преждевременному разрушению основного. Если ваш случай не подходит ни под одно из перечисленных условий, лучше отказаться от жёсткого сопряжения и объединения фундаментов. Особенно если речь идёт о фундаменте пристройки к дому. Вместо этого стоит рассмотреть другие проектные решения: деформационный шов, отдельный фундамент с зазором, подвижное сопряжение. Иначе трещины на стыке и перекосы гарантированы, даже если всё построить идеально ровно.

Одна из главных проблем, с которой сталкивается проектировщик при необходимости объединить два фундамента в цельную конструкцию, — это разность их осадок. При принятии такого решения следует учитывать несколько ключевых факторов, влияющих на возникновение данной разности: • два конструктивно разделённых строительных блока проектируются и возводятся на неоднородных грунтах с хаотическим чередованием инженерно-геологических элементов; • объединяемые сооружения имеют разную этажность, отличаются схемой несущего каркаса и другими характеристиками, что приводит к неравномерному распределению эксплуатационных нагрузок; • конструкции идентичны по объёмно-планировочным параметрам, но возведены в разное время, когда осадка фундамента одного основания уже завершена, а деформации второго только начинаются; • объединяемые фундаменты различаются конструктивными решениями, габаритами и глубиной заложения. Для точного прогнозирования величины осадки во времени потребуется выполнить расчёт модели каркаса здания на упругом основании по результатам анализа официального отчёта об инженерно-геологических изысканиях. Предельно допустимые разности осадок, а также величины деформаций следует определять по действующим строительным нормативам. Впоследствии эти параметры фундамента частного дома сопоставляются с результатами расчёта, на основании чего принимается решение о целесообразности объединения фундаментов.

На практике применяется два типа объединения фундаментов под капитальные сооружения в единую конструкцию — жёсткое сопряжение либо стыковка через деформационный шов. Далее приводится подробное описание каждой из данных методик с указанием особенностей и нюансов.

Жесткое сопряжение

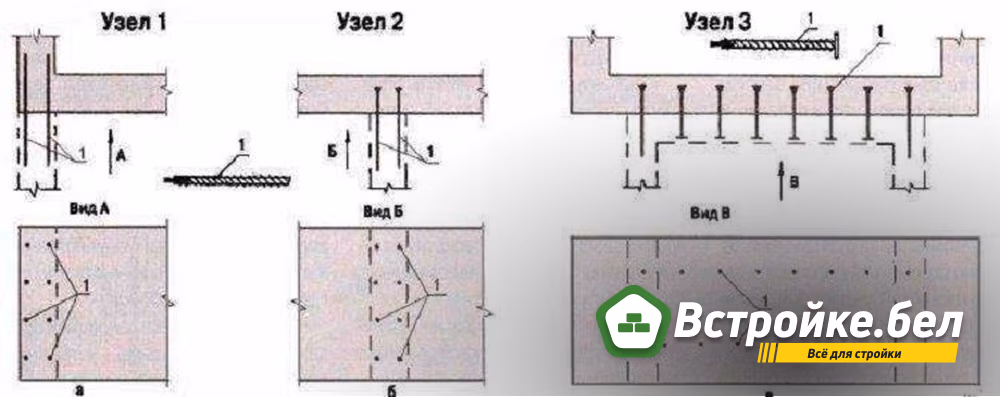

Данный вид соединения фундаментов несущих подземных конструкций здания выполняется по следующей схеме: • если такое решение предусматривается проектом заранее — в уже существующем фундаменте устраиваются горизонтальные арматурные выпуски с длиной не менее 70d стержней для возможности перехлёста их с арматурным каркасом нового основания «в разбежку»; • если выпуски отсутствуют, так как пристройка с объединением фундаментов изначально не планировалась, арматурные выпуски допускается фиксировать на эпоксидную смолу в предварительно пробуренные в железобетоне отверстия нужного диаметра; • торцевая часть в месте предполагаемого контакта фундаментной конструкции отбивается пневматическим молотком или перфоратором до достижения рваной плоскости, чтобы усилить силу сцепления при сопряжении; • арматурный каркас второго фундамента вяжется в соответствии с чертежами рабочего проекта с учётом перехлёста несущих горизонтальных стержней нижней и верхней сеток с выпусками из существующей конструкции; • новая конструкция закрывается щитами опалубки перед бетонированием; • плоскость контакта смачивается цементным молочком для обеспечения адгезии двух материалов; • в опалубку подаётся бетон нужного класса, осуществляется уплотнение и вибрирование конструкции, выжидается необходимое время для схватывания и набора прочности всей конструкции. Если все работы производились со строгим соблюдением технологической карты, проект фундамента пристройки к дому исключает возникновение напряжений, которые могут привести к трещинам в местах сопряжения конструктивных элементов после их объединения. Сооружение может эксплуатироваться без каких-либо трудностей на протяжении многих лет. При жёстком сопряжении следует учесть, что внутренние усилия, возникающие в любой из данных конструкций под воздействием эксплуатационных нагрузок, распределяются по всему объёму железобетона. В таких условиях рекомендуется проверить реальную работу фундаментов путём создания единой расчётной модели с двумя строительными объёмами над данными конструкциями. Так фундамент пристройки к дому не создаст дополнительных проблем в будущем.

Сопряжение с деформационным шовом

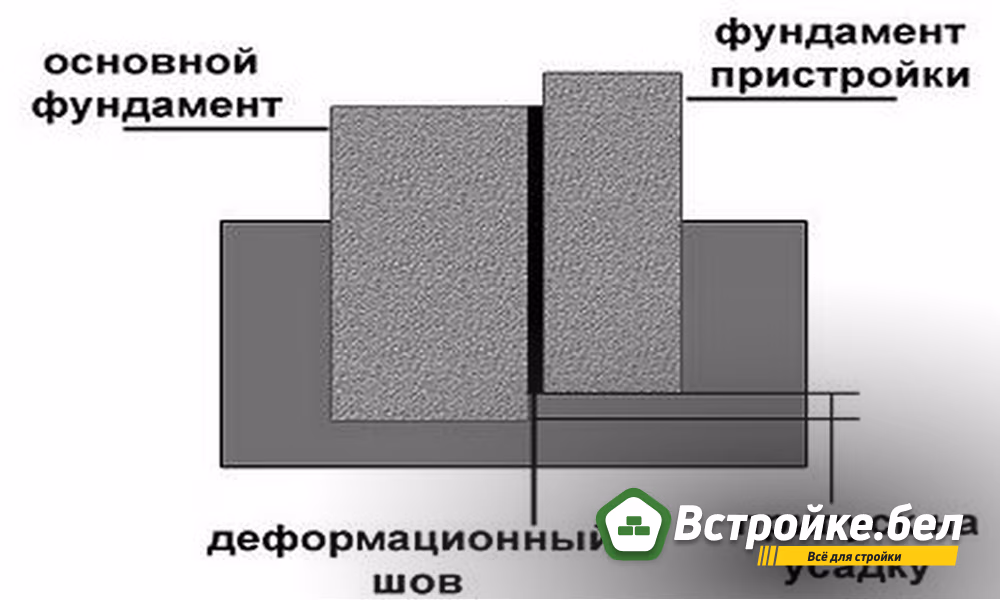

Если соединение фундаментов с образованием жёсткого узла недопустимо из-за большой разницы осадок или по другим причинам, рекомендуется осуществлять стыковку через деформационный шов. Данная монтажная операция выполняется с соблюдением следующего алгоритма: • фундамент старого здания уже устроен, набрал прочность и начал осадку на упругом основании; • конструкция второго фундамента под пристраиваемое сооружение выбирается исходя из даты сдачи в эксплуатацию старого объекта, а также конструктивных особенностей объединяемых объектов недвижимости (например, если здание имеет разную этажность, а старое сооружение эксплуатируется уже более 2–3 лет, допускается устройство под пристройку простых конструкций — ленточного или плитного фундамента); • если пристроенные помещения возводятся сразу по завершении строительства более высокого здания, следует предусмотреть более мощный фундамент, чтобы избежать большой разницы осадок; • к старому фундаменту фиксируется упругая сжимаемая вставка, например, экструдированный пенополистирол толщиной от 30 до 50 мм; • при необходимости устраивается дополнительная резиновая гибкая лента, которая будет располагаться между двумя фундаментами и выполнять роль гидроизоляции, препятствуя проникновению грунтовых вод в подвал; • после упругой вставки закрепляется лист опалубки, чтобы не повредить утеплитель при бетонировании или при вязке несущего арматурного каркаса (лист фанеры, выполняющий роль опалубки, не подлежит извлечению после бетонирования фундамента); • вяжется арматурный каркас фундамента пристроенного помещения, устанавливается опалубка, после чего конструкция заливается бетоном; • после набора прочности бетона фундамента пристроенного помещения опалубка демонтируется, деформационный шов очищается от наплывов стройматериалов; • когда в здании выполняется отделка, шов герметизируется силиконом или упругим сжимаемым шнуром, после чего поверх него в уровне чистового пола устраивается декоративная накладка. Номинально деформационный шов не подразумевает жёсткое соединение фундаментов, несмотря на то что он может проходить через подвальное или цокольное помещение. Два здания могут объединяться в одну полезную площадь, если фундамент пристройки к дому был возведён грамотно. Оба сооружения остаются самостоятельными строительными конструкциями, влияние которых друг на друга наблюдается только через сжимаемую толщу грунтового основания. Это требует от проектировщика детального расчёта и принятия дополнительных мер по выправлению возможного крена, а также разницы осадок.

При объединении двух фундаментов под разные капитальные объекты строительства между собой перед проектировщиком или подрядчиком может возникнуть множество сложностей, что часто приводит к различным нежелательным последствиям. Работы по соединению фундаментов относятся к категории ответственных, ведь речь идёт о конструкциях несущего типа. Далее описываются возможные сложности и ошибки при выполнении данной строительно-монтажной операции с наиболее подходящими путями решения рассматриваемых проблем:

1. Неравномерность грунтового основания — перед объединением фундаментов, при условии устройства под пристройку ленточного или плитного фундамента, рекомендуется провести полную или частичную замену слабых грунтов, обеспечив одинаковые условия работы обеим конструкциям;
2. Если основной объект был возведён ненамного раньше пристройки и осадка фундамента продолжается, не следует организовывать жёсткое сопряжение с несущими конструкциями пристройки. В таких ситуациях рекомендуется обязательно устраивать деформационный шов;
3. Крен фундамента уже построенного сооружения под влиянием нагрузок от пристройки. В таких ситуациях лучшим решением будет запланировать пристройку заранее, то есть предусмотреть удлинение части подошвы фундаментных конструкций существующего здания или устроить ряд свай в месте стыковки;
4. Если такой возможности нет, рекомендуется выполнить расчёт и предусмотреть смещение центра тяжести пристроенного сооружения либо усилить конструкцию в месте стыковки, чтобы минимизировать её влияние на сжимаемую толщу грунта под примыкающим к нему объектом;
5. Образование воды в подвале, которая проникает через деформационный шов;
6. При стыковке конструкций данным способом рекомендуется обязательно предусматривать гидроизоляцию в виде резинового эластичного жгута, а также устройство гидроизоляционного герметика после заливки и набора проектной прочности бетона;
7. Формирование трещин по длине жёсткого узла сопряжения фундаментов. При жёстком сопряжении и омоноличивании стыка следует детально проанализировать конструкцию, а также принять необходимые проектные решения, исключающие риск образования разности осадок. Чтобы полностью избежать проблем с разностью осадок или ошибок при объединении фундаментов фундамента частного дома, рекомендуется разрабатывать проект только после анализа официального отчёта о заранее выполненных инженерно-геологических изысканиях. Также необходимо обеспечить постоянный контроль за каждым монтажным процессом.

Соединение фундаментов — технологическое и конструктивное объединение фундамента существующего здания с основанием пристройки с учётом разности осадок и типа конструкций. Объединение фундаментов — формирование единой несущей конструкции из двух смежных фундаментов при условии совместимости их осадок и грунтовых условий. Фундамент пристройки — основание вспомогательного помещения, примыкающего к основному зданию и требующее согласованного соединения с существующим фундаментом. Деформационный шов — зазор между смежными фундаментами, заполненный упругим материалом; компенсирует осадку, температурные и сезонные деформации. Жёсткое сопряжение — омоноличивание двух фундаментов через арматурные выпуски и совместное бетонирование стыка; допустимо при минимальной разности осадок. Осадка фундамента — вертикальное смещение фундамента под действием нагрузки здания и собственного веса конструкции; ключевой параметр при выборе способа соединения фундаментов. Фундамент частного дома — несущее основание индивидуального жилого здания, от параметров которого зависит возможность объединения с фундаментом пристройки.

Соединение фундаментов разного типа выполняют строго по рабочему проекту, после двойного расчёта всех конструкций основного здания и пристройки. При стыковке двух фундаментов обязательно учитывают разность осадки под собственным весом зданий. Если ваш случай не подходит ни под одно из перечисленных условий, лучше отказаться от жёсткого сопряжения. На практике применяется два типа объединения фундаментов — жёсткое сопряжение либо стыковка через деформационный шов. Предельно допустимые разности осадок, а также величины деформаций следует определять по действующим строительным нормативам.
