Что называется капитальной и разрезной траншеей в карьере, какое у них назначение?

В землеройных и строительных работах капитальная и разрезная траншея относятся к различным видам выемок, используемых при прокладке инженерных коммуникаций, строительстве фундаментов, дренажных систем и автомобильных дорог.

Капитальная траншея – это основная, постоянная выемка, как правило, с расчетным уклоном, обеспечивающим отток воды или прокладку коммуникаций под нужным углом. Разрезная траншея служит как вспомогательный элемент — ее роют временно, чтобы ускорить доступ к рабочей зоне или выполнить подводящие участки к капитальной выемке.

Главное отличие – в сроке службы и функции: капитальные траншеи остаются в структуре объекта, разрезные – устраняются после выполнения задач.

При разработке капитальных и разрезных траншей в строительстве важную роль играют геологические характеристики участка, глубина залегания инженерных сетей и требования к дренажу. В капитальных траншеях особое внимание уделяется уклонам — они проектируются заранее, исходя из нормативов и назначения объекта. Например, при прокладке водопроводов или канализации уклон должен обеспечивать движение воды самотеком, без риска застоя и замерзания в холодное время года. Обычно он составляет от 0,5 до 5 %, в зависимости от типа сети и особенностей грунта.

Разрезные траншеи, в отличие от капитальных, не требуют столь детальной геометрии. Они чаще используются на этапе подготовительных или вспомогательных работ, например, для прокладки временных кабелей, установки опалубки или подвода к точкам, расположенным в основной капитальной выемке. При необходимости их роют под любым удобным углом, обеспечивая доступ техники, проход строительных бригад или временное отведение воды.

Формы сечений также различаются. Капитальные траншеи чаще имеют строго регламентированное сечение:

• прямоугольное;
• трапециевидное;
• с откосами под углом, соответствующим устойчивости грунта.

Это необходимо для безопасной эксплуатации траншеи в течение всего срока службы сооружения.

Если глубина траншеи превышает 1,5–2 метра, применяются дополнительные крепления стен: металлические, деревянные или бетонные. Все это необходимо для предотвращения обрушения и сохранения стабильной формы выемки на протяжении всего срока эксплуатации.

Разрезные траншеи обычно устраиваются без креплений, так как предполагаются кратковременными. Их глубина, как правило, не превышает 1,5 метра, а ширина зависит от типа работ. Однако в случае слабых или водонасыщенных грунтов даже разрезные траншеи могут нуждаться в дополнительной защите — временной фиксации стенок или откачке воды. Особенно важно это при работах вблизи зданий, асфальта или других уязвимых объектов.

Еще одно существенное различие – метод обратной засыпки. Капитальная траншея после укладки коммуникаций засыпается послойно, с тщательной трамбовкой и последующей проверкой плотности засыпки. Это нужно для предотвращения осадок, промоин и деформаций дорожного полотна или фундамента. В разрезных траншеях такие меры обычно не применяются, особенно если они не пересекаются с несущими конструкциями или дорогами.

Кроме того, капитальные траншеи проходят обязательные геодезические измерения и контроль уклонов, особенно если прокладываются под уклоном, требующим точной маркировки. Их ось фиксируется в рабочих чертежах, а изменения по ходу работ согласуются с проектировщиками. Разрезные траншеи, как правило, не отображаются в итоговой исполнительной документации, но могут быть отмечены на временных схемах, особенно если связаны с зонами повышенной опасности.

Таким образом, несмотря на кажущееся сходство, капитальная и разрезная траншея – это конструктивно и функционально разные элементы. Их грамотное проектирование и реализация позволяют не только ускорить строительный процесс, но и обеспечить надежную эксплуатацию объекта в будущем.

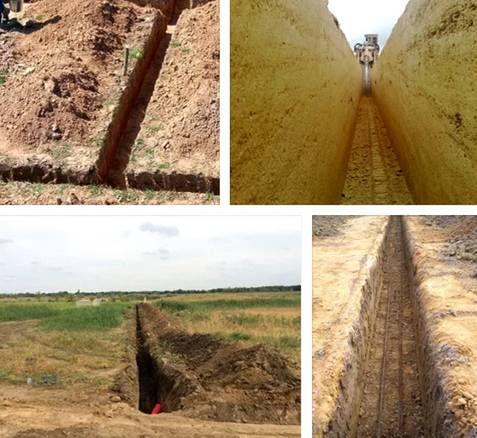

В современной практике строительных и инженерных работ виды капитальных траншей определяются не только по геометрическим характеристикам, но и по способу разработки и условиям эксплуатации. К основным формам сечения относятся:

• прямоугольные: используются при устройстве фундаментов и подвалов, особенно в условиях плотной городской застройки, где необходима четкая геометрия. Такая форма обеспечивает максимальное использование площади при минимальных потерях объема выемки;
• трапециевидные: наиболее распространенные при прокладке коммуникаций, дренажей и канализации. Считаются универсальными, особенно в нескальных или слабосвязанных грунтах;
• ступенчатые: применяются при глубокой закладке, например, при устройстве колодцев, магистралей или теплотрасс, особенно если траншея превышает 4–5 метров в глубину.

В зависимости от устойчивости грунтов и глубины траншеи выбирается способ ее устройства с откосами или с обязательным креплением стен. В связных сухих грунтах возможно рытье с откосами, обеспечивающими естественную устойчивость откосов. В сыпучих или водонасыщенных грунтах необходимо устанавливать крепления, чтобы предотвратить обрушение и обеспечить безопасность работ.

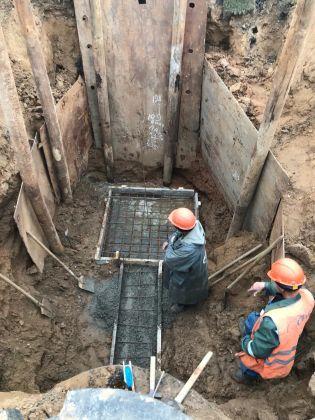

Наиболее распространенные виды креплений включают:

• щитовое крепление: часто используется в городских условиях, при устройстве траншей глубиной до 4 метров. Металлические щиты позволяют быстро установить защиту, не теряя геометрию выемки;
• распорное крепление: включает в себя горизонтальные и вертикальные распорки, удерживающие стенки траншеи. Подходит для работ на ограниченных участках;
• свайное крепление: применяется при глубоком рытье или в нестабильных, водонасыщенных грунтах. Сваи устанавливаются с шагом по нормативам, а между ними монтируются ограждающие элементы (щиты, шпунт).

При проектировании капитальных траншей учитываются не только грунтовые и климатические условия, но и тип прокладываемых инженерных систем. Так, траншеи для кабельных линий требуют меньшей глубины и ширины, чем каналы для водопровода или канализации. В траншеях для водоотведения необходимо строго соблюдать проектный уклон, который варьируется от 0,002 до 0,05 – это обеспечивает самотечный режим движения жидкости без застоя.

Расчет всех параметров ведется на основании строительных нормативов и стандартов. Учитываются такие факторы, как возможные осадки, колебания грунтовых вод, сейсмичность района, нагрузки от вышележащих сооружений и транспорта. Особенно актуальны такие расчеты при разработке траншей вблизи зданий, на автомагистралях, в плотной застройке.

Глубина капитальных траншей может колебаться в широком диапазоне – от 0,7 метра при прокладке кабелей связи до 6 метров и более при сооружении подземных коллекторов, тоннелей или крупных трубопроводов. В особо сложных случаях (например, при пересечении подземных коммуникаций или при проектировании в два яруса) глубина может достигать 10–12 метров. Это требует комплексной инженерной подготовки, геологических изысканий, точных расчетов и применения спецтехники.

Таким образом, виды капитальных траншей определяются не только по внешней форме, но и по их назначению, условиям разработки и технологии защиты. Грамотное проектирование и реализация позволяют сократить риски, снизить затраты и обеспечить безопасность при строительстве подземных сооружений и прокладке коммуникаций.

В строительной практике разрезные траншеи – это вспомогательные выемки, с помощью которых временно обеспечивается доступ к элементам будущего объекта, к примеру, к узлам инженерных сетей или стыкам трубопроводов.

Они часто пересекаются с капитальными траншеями. Параметры капитальных траншей, как и разрезных, определяются параметрами проекта, но могут устраиваться под иным углом и с иным уклоном. При этом конструктивно они легче: без постоянного крепления, с меньшей глубиной. Несмотря на то, что термин «капитальный» к ним не применим напрямую, проектировщики учитывают взаимодействие этих выемок с капитальными элементами.

Важно предотвратить размыв стенок, обеспечить дренаж и не нарушить несущие характеристики грунта. После завершения задачи такие траншеи подлежат обратной засыпке с послойным уплотнением.

Основное назначение капитальной траншеи – это формирование долговременного канала, который служит элементом объекта. Это могут быть траншеи под магистральные трубопроводы, линии связи, кабельные каналы, дренажные системы. Часто они проектируются с постоянным уклоном – от 0,5 до 10 % – обеспечивающим сток воды или укладку труб под нормативным углом. Уклон выбирается исходя из типа коммуникации и режима ее работы. Также капитальные траншеи могут играть роль несъемной опалубки при заливке фундамента ленты, особенно в частном домостроении. Их параметры регламентируются строительными нормами, учитываются при инженерных изысканиях и требуют точного соблюдения геометрии.

В отличие от капитальных, назначение разрезной траншеи – обеспечить кратковременный доступ к участкам, требующим монтажа, проверки или ремонта. Примеры – проверка уровня залегания инженерных сетей, прокладка соединительных звеньев, временное дренирование участка. Разрезные траншеи роются вручную или механизированно, с уклоном, удобным для передвижения техники или стока жидкости.

Они не остаются частью конструкции и не рассчитываются на долговечность. Однако при разработке учитываются параметры устойчивости откосов, особенно в водонасыщенных или сыпучих грунтах. Эти траншеи быстро засыпаются после завершения работ, а потому проектируются по принципу: минимум затрат, максимум эффективности.
