Проведение процедуры земляного расчета траншеи трубопровода – это ключевой этап в подготовке к строительным работам, который позволяет определить точные объемы земляных работ и оптимизировать ресурсное планирование. На практике земляной расчет траншеи выполняется с особой тщательностью, поскольку ошибки в измерениях или расчетах могут привести к серьезным перерасходам материалов, времени и средств.
Первым шагом является детальное обследование трассы прокладки трубопровода. Важно провести замеры длины, ширины и глубины траншеи с разбивкой на участки длиной от 5 до 10 метров, что обеспечивает более точное отражение неровностей рельефа и изменений профиля грунта. Для каждого такого участка составляется поперечный профиль, в котором фиксируются все параметры, включая ширину дна, глубину, а также углы откосов и особенности грунта. Этот подход позволяет локализовать проблемные зоны, где могут потребоваться дополнительные меры по укреплению стенок или дренажу.
Основой для расчета объема земляных работ служит формула:
V = Σ (Li × Bi × Hi), где:
Li – длина i-го участка, Bi – средняя ширина, Hi – средняя глубина траншеи на данном участке.
Важно, что ширина и глубина берутся как средние значения, учитывающие изменения рельефа и геометрии траншеи на каждом участке. Для удобства и наглядности результаты заносятся в таблицы, где можно сразу проследить взаимосвязь параметров и быстро провести корректировки при необходимости.
Далее необходимо учитывать физические свойства грунта, особенно его разрыхление при выемке. Как правило, вынутый грунт занимает больший объем, чем он имел в естественном состоянии, что связано с потерей плотности и структурных связей. Коэффициент разрыхления зависит от типа грунта: для песков он составляет примерно 1,1–1,2 (увеличение объема на 10–20%), а для глин и суглинков может достигать 1,4 (увеличение на 40%). Это означает, что для складирования или вывоза вынутого грунта нужно предусмотреть дополнительное пространство, чтобы избежать проблем с размещением материалов и соблюдения техники безопасности.
Дополнительно специалисты всегда закладывают резервный объем от 5 до 15%, который служит страховкой от неожиданных обстоятельств. Такие ситуации могут включать появление на пути траншеи крупных камней, корней деревьев, подземных вод или резкое изменение структуры грунта, что требует дополнительной работы или даже изменения технологии прокладки трубопровода. Этот запас особенно важен на объектах с неопределенными или сложными геологическими условиями, где риск непредвиденных трудностей выше.

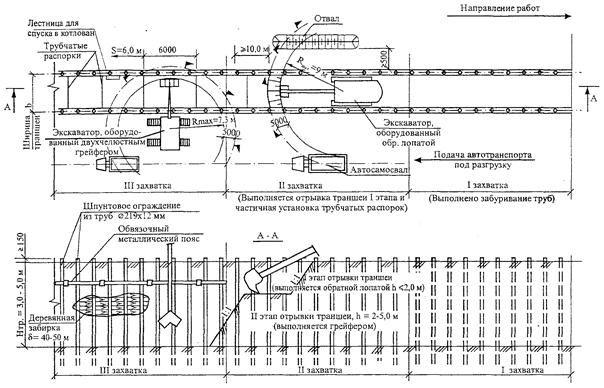

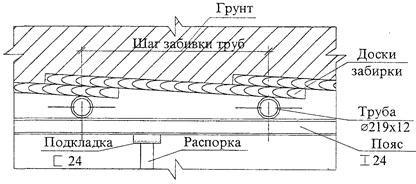

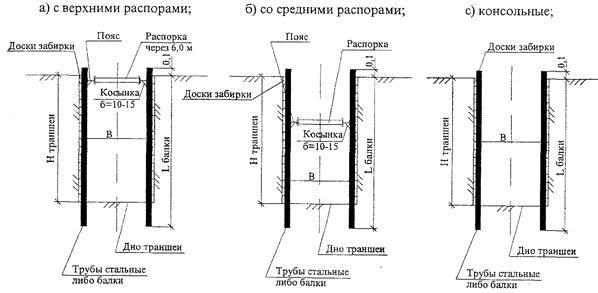

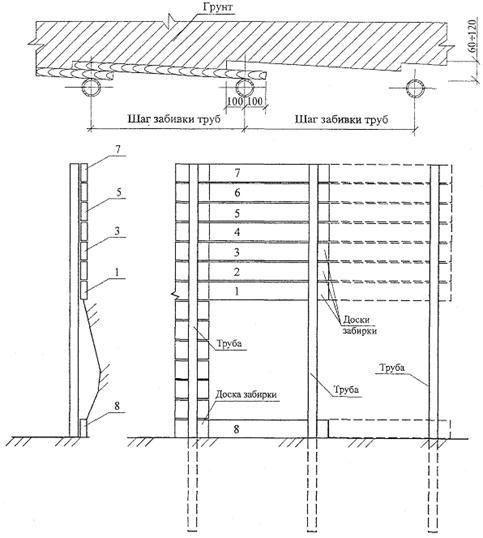

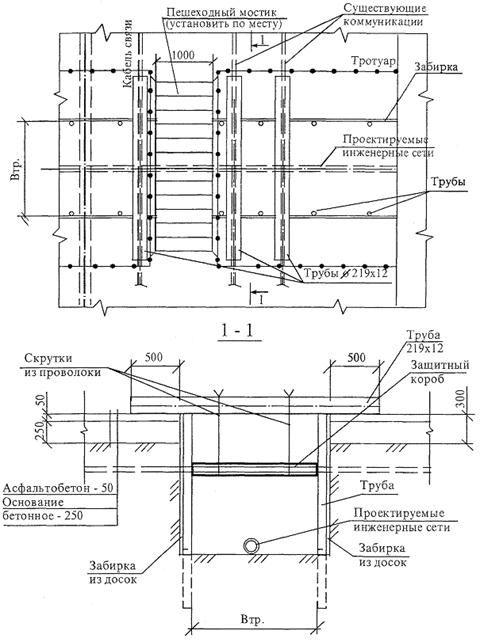

Кроме того, проведение земляного расчета траншеи трубопровода обязательно сопровождается оценкой возможности использования спецтехники и методов укрепления стенок траншеи. Например, при наличии нестабильных грунтов или высокой влажности могут потребоваться дополнительные крепления или устройство водоотводящих систем, что также отражается на объеме и планировании земляных работ.
Важной частью расчета является составление детализированных карт и отчетов, которые включают как количественные, так и качественные данные. Это облегчает коммуникацию между проектировщиками, строителями и заказчиками, позволяет корректно распределять бюджет и оперативно реагировать на изменения в ходе строительства. Использование современных программных комплексов и цифровых моделей значительно ускоряет процесс, снижает риск ошибок и повышает точность расчетов.
Таким образом, проведение земляного расчета траншеи трубопровода – это комплексный процесс, включающий точные замеры, анализ геологических условий, учет физических свойств грунта, а также создание запаса на непредвиденные обстоятельства. Такой подход обеспечивает надежность строительства, экономит ресурсы и позволяет заранее предусмотреть все возможные сложности на этапе подготовки к прокладке трубопровода.
