Когда подходит укладка газопровода для частного дома в траншею, какой глубины и ширины она должна быть?

Газификация здания – процесс затратный и бюрократизированный. Все работы по магистральной проводке и подключению газопровода должны выполняться квалифицированными специалистами. Укладка газопровода в траншею должна производиться организацией, занимающейся газификацией, которая обязательно должна иметь разрешение и лицензию на выполнение таких работ.

Существует два основных способа проведения газа к частным строениям:

1. Надземный способ – недорогой вариант, при котором труба укладывается на опоры. Такой метод используется, когда газ нужно провести из распределителя к зданию, расположенному недалеко. Сотрудникам газовых служб обслуживать и ремонтировать надземные конструкции удобнее. При возникновении утечки ее обнаруживают и устраняют быстрее. Минус надземного газопровода – высокая уязвимость к повреждениям, что создает опасность для здоровья и жизни, и требует постоянного контроля над целостностью коммуникаций;
2. Подземный способ – подразумевает рытье траншеи под газопровод. Этот вариант предпочтителен в общественных местах, где высок риск повреждения открытых труб, а также на садовых и дачных участках, где важно скрыть и обезопасить коммуникации. Существует также бестраншейное проведение, при котором газовую трубу прокладывают с помощью специальной техники без вскрытия верхнего слоя земли. Это актуально при прохождении под автодорогами, чтобы избежать повреждения асфальта или тротуарной плитки.

Открытая траншея позволяет визуально контролировать путь коммуникации и избежать повреждений газопровода. Для прокладки используют материалы из неметалла или нержавеющей стали, которые не требуют покраски, лучше сохраняются и устойчивы к температурным и погодным условиям.

Несмотря на более высокую стоимость подземная газификация окупается за счет снижения затрат на ремонт и профилактику. Вероятность протечки при этом значительно уменьшается. В крупных городах и садовых товариществах надземные коммуникации разрешены редко – только при невозможности проложить траншею.

Траншею для газопровода необходимо прокладывать на очищенной от посторонних предметов территории. В условиях города разрешается удаление кустов и деревьев, но рядом оставляют не менее 0,5 метра для отсыпки земли. Газовые коммуникации располагают выше других инженерных сетей (водопровод, канализация и др.). Поэтому глубокие траншеи не нужны. Если укладка трубы газопровода в траншею идет вдоль действующего газопровода (например, от соседнего участка), важно точно отметить его местоположение и глубину укладки.

Рекомендуемая глубина траншеи:

• в местах прохождения автотранспорта, под бетоном, при механическом воздействии: не менее 0,9 м. Обычно глубина составляет 1,2 м и больше. Это стандарт для городских улиц и автомагистралей;
• на садовых, дачных участках, в лесистой местности, где риск повреждения минимален: не менее 0,6 м. Такой вариант подходит для частных домов, бань и хозяйственных построек;
• для газопроводов с сухим газом глубина укладки должна составлять 1,2 м и более.

Глубина зависит от типа грунта:

• торфяной или болотистый – 1,1 м;
• песчаный – 1,2 м;
• скальные породы – 0,6 м.

Размеры траншеи зависят также от диаметра трубы и способа копки. При использовании экскаватора ширина канавы обычно соответствует ширине ковша. Если глубина траншеи превышает 1 м, необходимо формировать откосы, чтобы предотвратить осыпание и деформацию стенок:

• для песчаного или супесчаного грунта откос увеличивается на 0,15 м;
• для глинистого, мерзлого и твердого грунта – на 0,4 м.

При проектировании учитывается расположение всех коммуникаций.

Особенности соседних инженерных сетей предполагают учета критически важных тонкостей: 1. Телефонные бронированные и электрические кабели должны находиться не ближе 0,5 м от газопровода, чтобы исключить пожароопасность; 2. Маслонаполненные электрокабели с напряжением свыше 110 кВ располагаются на расстоянии не менее 1 м; 3. Водопровод, канализация, теплосети и небронированные телефонные кабели — не ближе 20 см; 4. При укладке электрических кабелей в защитных футлярах допускается уменьшение расстояния, но менее 20 см не рекомендуется.

В местах пересечения с другими коммуникациями газовая труба обязательно упаковывается в защитную оболочку.

Методы рытья:

1. Механический способ – использование экскаватора. Быстрее и менее трудозатратно, но ширина траншеи может превышать проектные размеры, что корректируется вручную. Подходит для больших объектов и удаленных участков;
2. Ручной способ – копка лопатой. Требует физических усилий, подходит для небольших участков, ответвлений от центральной магистрали, дач и частных домов.

В городских и густонаселенных районах механический способ может быть запрещен из-за риска повреждения соседних коммуникаций.

Грамотный процесс обустройства выполняется строго в соответствии с технологией копки траншеи:

1. Верхний слой плодородной земли снимают и откладывают отдельно для последующего восстановления поверхности;
2. Остальной грунт выкапывают и размещают рядом;

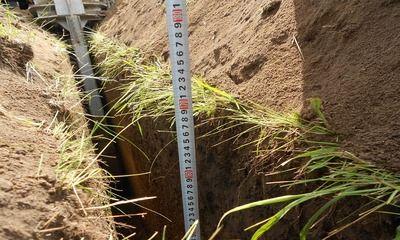

3. Глубину контролируют измерительными приборами;
4. Дно траншеи выравнивают и уплотняют подушкой из влажного песка;
5. Траншею принимают под контроль газовой службы;
6. Стенки укреплять не обязательно, но траншея должна быть закрыта так, чтобы исключить деформацию.

Материалы и давление в газопроводе необходимо учитывать. Система должна выдерживать внутреннее давление и быть устойчива к механическим и климатическим воздействиям. Материал труб:

1. Металлические тонкостенные трубы используются при низком давлении (до 0,05 кгс/см²), подходят для садовых участков и частных домов. Такие трубы легко гнутся и пайка возможна;

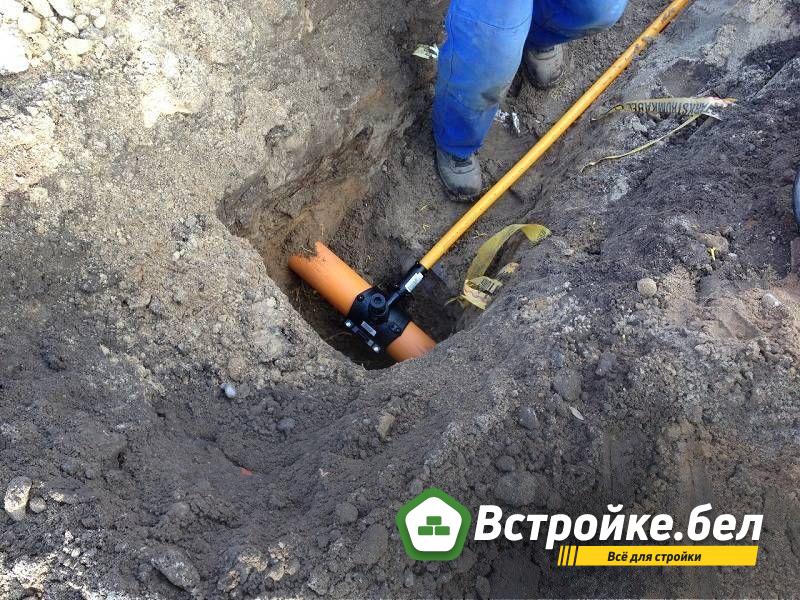

2. Пластиковые трубы из полиэтилена или полипропилена популярны для дачных и хозяйственных построек. Их преимущества – низкая цена и простота монтажа. Нельзя применять пластиковые трубы при высоком давлении, в жарких регионах с температурой выше 45°C, в сейсмически активных зонах и внутри помещений;
3. Для высокого давления (до 6 кгс/см²) применяют монолитный металл без сварных соединений. Медные трубы легче и надежнее.

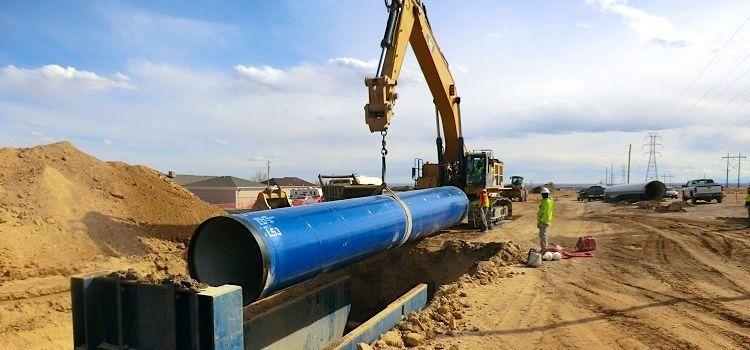

Укладка труб в траншею имеет ряд особенностей. Например, они всегда укладываются на песчаную подушку, с применением технических средств (кран, трубоукладчик) или ручного такелажа. Возможны два способа укладки:

• цельная труба укладывается последовательно;

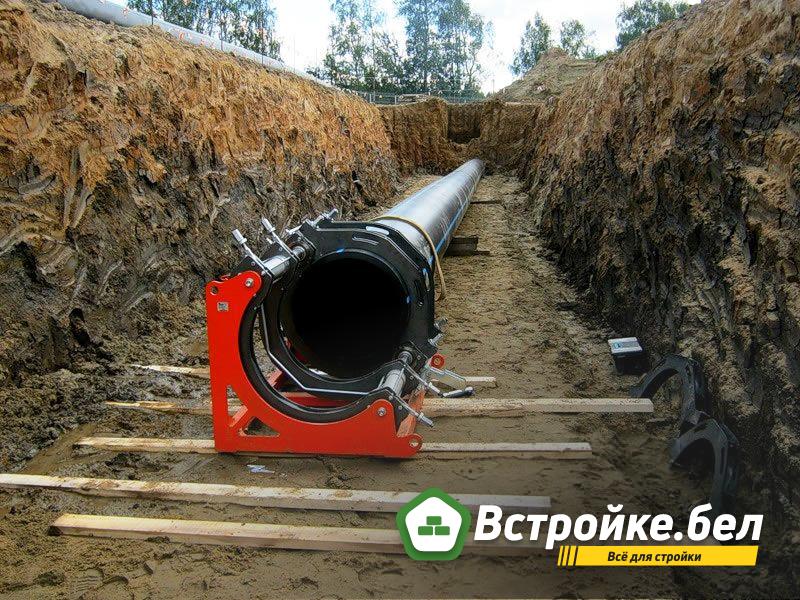

• труба собирается из частей и сваривается непосредственно в траншее с использованием центраторов.

При укладке важно, чтобы:

• труба не касалась стенок траншеи;
• не было повреждений поверхности трубы;

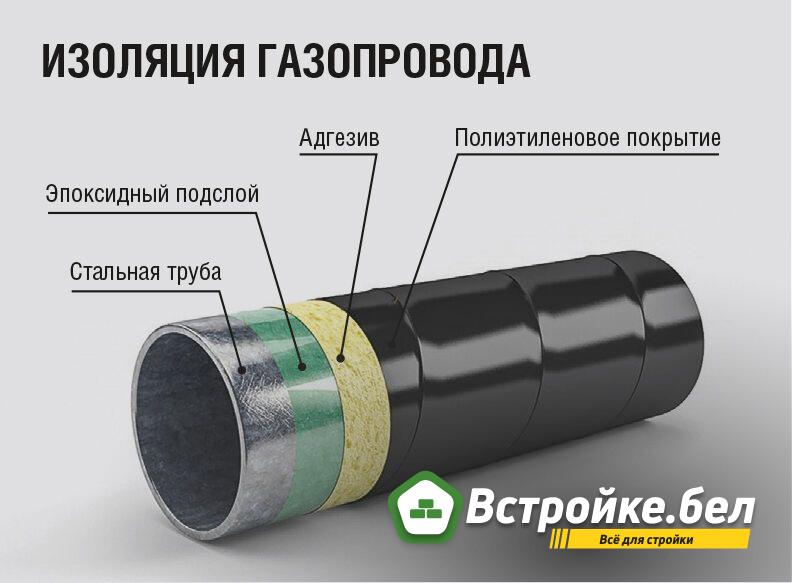

• изоляция была целой;
• конструкция плотно прилегала ко дну;
• пустоты заполняли песком или прокладками.

Укладка полиэтиленового газопровода в траншею производится при температуре воздуха от +15 до +30°C, иначе требуется искусственный климат-контроль.

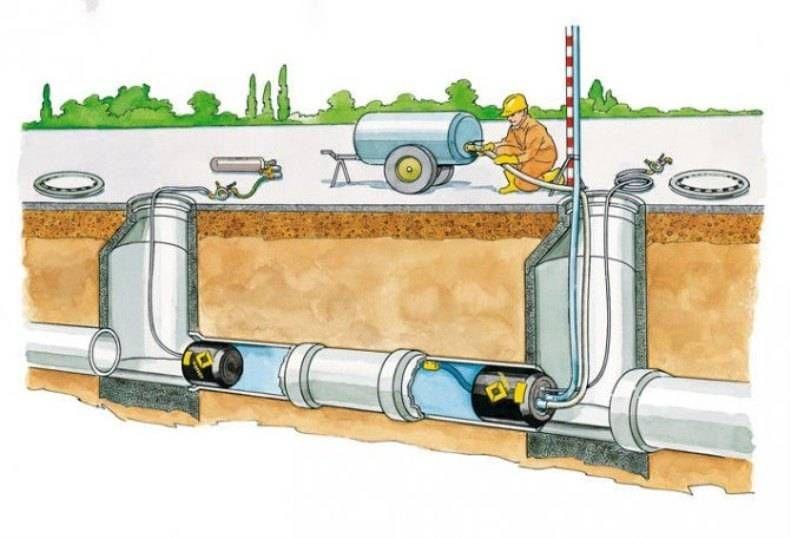

Готовый газопровод проверяют на герметичность под малым давлением, устанавливают контрольно-измерительные приборы и проверяют под рабочим давлением.

Засыпка траншеи:

• слой влажного песка для герметизации;
• слой грунта, снятого при рытье;
• завершающий этап: плодородный слой для восстановления поверхности.

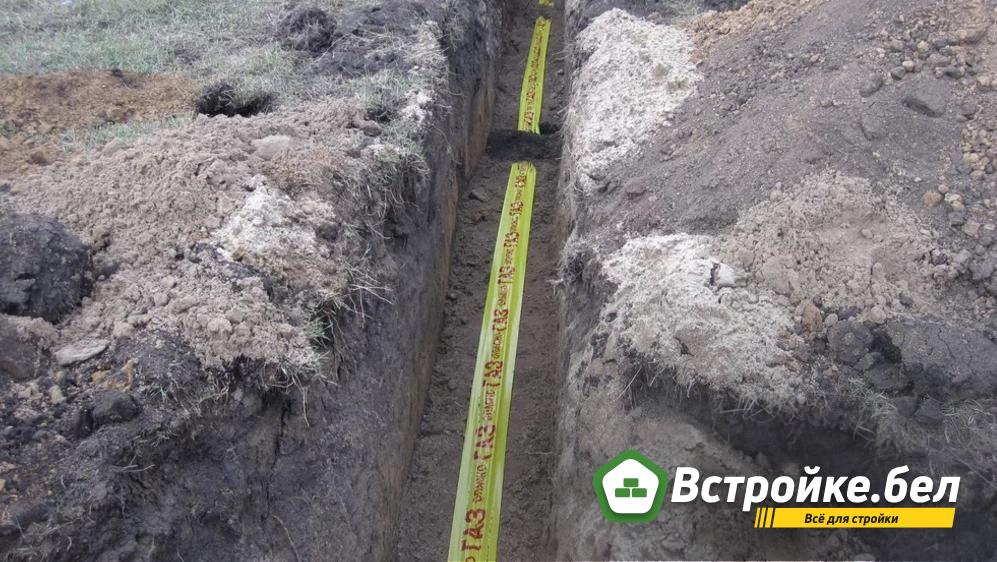

На участке прокладки устанавливаются предупреждающие таблички с указанием глубины залегания труб.

Преимущества:

• Безопасность и сохранность от повреждений и климатических факторов.
• Эстетический вид участка.
• Возможность использования пластиковых труб.
• Длительный срок службы.
• Трудность несанкционированного подключения.

Недостатки:

• Высокая стоимость работ.
• Необходимость очистки участка от растений и возможное вскрытие асфальта.
• Большое количество документации и согласований.

Неправильная схема укладки газопровода в траншею может привести к серьезным последствиям:

• несоблюдение глубины укладки увеличивает риск механического повреждения трубы, особенно на участках с интенсивным движением автотранспорта;
• отсутствие или неправильное формирование откосов приводит к осыпанию стенок траншеи, что затрудняет монтаж и может повредить газопровод;
• недостаточная герметизация соединений и пайки создает предпосылки для утечек газа;
• пренебрежение расстояниями между коммуникациями повышает вероятность короткого замыкания или пожара;
• неправильный выбор материала трубы (например, полиэтилен в условиях высокого давления или сейсмической активности) снижает срок службы и безопасность газопровода;
• несвоевременная проверка герметичности и контроля приводит к скрытым дефектам, которые выявятся уже при эксплуатации.

Во избежание ошибок стоит доверить работы квалифицированным специалистам, которые выполнят укладку согласно проекту и нормативам.
