п. 1. Что такое кровельные крюки?
Кровельные крюки – это специальные элементы крепежа. Они являются неотъемлемой частью водосточной системы любого скатного кровельного покрытия. Их основная функция заключается в удержании водосточных желобов, через которые атмосферные осадки (дождевая и талая вода) эффективно отводятся от поверхности крыши и направляются к земле.
Конструктивное разнообразие этих элементов достаточно велико: существует множество моделей, отличающихся формой, длиной и типом крепления. Однако несмотря на вариативность исполнения, все изделия условно делятся на два типа: короткие и длинные.
Короткие крюки применяются, когда необходимо зафиксировать желоба на лобовой доске здания. Они удобны для монтажа в условиях ограниченного пространства и часто используются при реконструкции или ремонте.
Если же требуется установка водосточной системы до устройства лобовой доски либо в процессе сооружения новой кровли, применяется крюк кровельный удлиненного типа. Он предназначен для крепления непосредственно к стропилам или обрешетке, обеспечивая надежную фиксацию даже при значительных ветровых и снеговых нагрузках.
Таким образом, правильный выбор крюка в зависимости от конструкции крыши играет ключевую роль в долговечности и эффективности всей водоотводной системы.
п. 2. Назначение и разновидности кровельных крюков
Кронштейн, он же кровельный крюк, является важным функциональным компонентом системы водоотведения на скатной крыше. Его основная задача состоит в обеспечении надежной фиксации водосточного желоба в нужном положении, обеспечивающем стабильный отток воды.
Благодаря правильно установленному кронштейну желоб удерживается под необходимым углом, что позволяет дождевой и талой воде свободно стекать в водоприемную воронку. Оттуда жидкость направляется в вертикальный водосточный стояк, по которому она безопасно отводится от здания.
Материалы изготовления: какие бывают крюки
В зависимости от условий эксплуатации и типа кровли, крюки подразделяются по материалу, из которого они изготовлены:
- металлические кронштейны. Как правило, изготавливаются из оцинкованной стали, дополнительно покрытой полимерным защитным слоем. Такое покрытие обеспечивает устойчивость к ультрафиолету, механическим нагрузкам и коррозии, продлевая срок службы крепежа.
- пластиковые крепления. Отличаются легкостью и устойчивостью к атмосферным воздействиям. Их использование снижает общую нагрузку на конструкцию крыши, однако они уступают металлическим аналогам по прочности и надежности фиксации.
На практике предпочтение чаще всего отдают оцинкованным крюкам с полимерным покрытием. Они демонстрируют оптимальный баланс между прочностью, долговечностью и шумопоглощением даже во время сильных дождей.
При выборе подходящей модели следует учитывать:
- диаметр водосточного желоба;
- изгиб крепежного элемента. Он должен точно соответствовать его сечению, чтобы обеспечить плотное и безопасное соединение.
Также важно помнить, что кровельный крюк для лестницы выбирается отдельно. Он отличается конструкцией и функцией. Такой элемент используется не в водосточной системе, а для временного крепления приставной лестницы к кровле, обеспечивая безопасность при обслуживании крыши.
п. 3. Рекомендации по выбору крепежных элементов для водосточной системы
Для долговечной и бесперебойной работы водосточной системы большое значение имеет правильный подбор крепежей. Именно крюки и кронштейны принимают на себя вес желобов, воды и налипающего мусора, а значит, любые просчеты на этом этапе могут привести к деформации, провисанию или обрыву конструкции.
Чтобы избежать подобных проблем, при выборе крепежных элементов стоит учитывать следующие технические рекомендации:
- Толщина крепежных крюков должна быть не менее 3 мм. Именно такая толщина обеспечивает необходимый запас прочности при нагрузках от атмосферных осадков и сезонных температурных колебаний;
- Геометрия изгиба имеет ключевое значение: он должен точно соответствовать диаметру водосточного желоба. Неплотное прилегание недопустимо, так как оно приводит к неравномерной нагрузке и ускоренному износу;
- При использовании стальных водостоков настоятельно рекомендуется подбирать металлические оцинкованные крепления. Пластиковые аналоги не рассчитаны на значительную массу. Они могут не выдержать даже стандартной эксплуатационной нагрузки в условиях осадков и наледи;
- С эстетической точки зрения стоит обращать внимание на цвет крепежей: желательно, чтобы он совпадал с оттенком желобов и кровельного покрытия. Иначе элементы будут выделяться и нарушать внешний вид здания.
Перед установкой каждый крюк кровельный на крышу необходимо тщательно осмотреть. Поверхность должна быть цельной, без трещин, сколов, следов деформации или заводского брака. Малозаметный дефект на крепеже в будущем может стать причиной аварийного обрыва водосточной системы.
Следуя этим рекомендациям, можно обеспечить не только надежность, но и аккуратный внешний вид всей водоотводящей конструкции.
п. 4. Разновидности крюков для монтажа водосточной системы
При организации водоотведения с крыши важную роль играют крюки и кронштейны. Они служат базовыми элементами крепежа для желобов. Существует несколько типов этих деталей, отличающихся по конструкции, способу монтажа и универсальности применения.
Длинные кронштейны
Крепеж с удлиненным держателем предназначен для установки на несущие элементы крыши. Чаще всего это обрешетка или стропильные ноги. Благодаря увеличенной длине и глубокой посадке такие крюки обеспечивают максимально надежное закрепление водостока. Именно этот вариант признан наиболее устойчивым к высоким нагрузкам и температурным деформациям.
В ряде случаев длинные кронштейны применяются даже после завершения монтажа кровельного покрытия. Для этого их фиксируют к подшивке карнизного свеса, однако следует учитывать, что такой способ может повлиять на внешний вид фасада и эффективность самой системы водоотведения. Подобное решение допустимо только при отсутствии других монтажных вариантов.
Короткие крепежи
Компактные кронштейны отличаются интеграцией монтажной базы с задней частью крюка, что упрощает их установку. Они подходят как для первоначального этапа монтажа водосточной системы, так и для последующего крепления после финишной отделки кровли.
Один из основных плюсов коротких креплений заключается в том, что они предоставляют возможность использования практически на любом этапе строительных или ремонтных работ. Однако в плане механической прочности они уступают длинным аналогам, что особенно важно учитывать при проектировании систем на крышах с большой площадью.
Универсальные кронштейны
Модифицированные универсальные крюки оснащены регулируемой ножкой, выполненной в виде двух металлических пластин, соединенных болтовым узлом через продольный паз. Такая конструкция дает возможность точно подобрать длину крепежа в зависимости от особенностей кровельной конструкции.
Варианты крепления универсальных моделей:
- на стропильную систему или обрешетку;
- к фронтальной (лобовой) доске;
- к торцу стропильной ноги. Это актуально, если финишное покрытие уже уложено.
Благодаря регулируемому механизму такие кронштейны признаны одними из самых гибких и удобных в использовании. Неудивительно, что многие владельцы загородных домов стремятся именно купить крюк кровельный в универсальном исполнении, так как он позволяет адаптировать монтаж к конкретной архитектуре крыши.
Специальные крепежные системы
Для специфических задач на строительных объектах разработаны два типа нестандартных креплений:
- крюк с монтажной планкой. Короткий кронштейн вставляется в специальный паз монтажной планки, которая, в свою очередь, крепится к лобовой доске с помощью саморезов. Такая система обеспечивает быстрый монтаж и позволяет задать нужный наклон. Основной минус: более высокая стоимость по сравнению с классическими крепежами;
- кронштейн со струбциной. Этот крепеж предполагает жесткое соединение с кровельным покрытием через заранее подготовленные отверстия. Наиболее эффективен при установке на прочные кровельные материалы: металлочерепицу, профнастил, шифер. Однако установка требует точности, так как нарушение герметичности покрытия может привести к протечкам.
Выбор подходящего крюка зависит от материала крыши, конструктивных особенностей здания и планируемой нагрузки на систему. Поэтому при покупке крепежей важно не только учитывать конструктивный тип, но и обращать внимание на материалы, антикоррозийную защиту и возможность регулировки.
п. 5. Способы монтажа кровельных крюков: пошаговая инструкция
Монтаж водосточной системы требует точности и правильного подбора крепежных элементов, особенно если работы выполняются самостоятельно. Один из важнейших этапов заключается в грамотном креплении крюков, удерживающих желоб. От их расположения, угла наклона и шагов установки зависит эффективность отвода воды с кровли.
Необходимые инструменты
Перед началом работ необходимо подготовить базовый набор инструментов, позволяющий выполнять измерения, разметку и установку:
- рулетка (для точного расчета расстояний);
- шнур для маркировки линии наклона;
- отвертка (ручная или электрическая);
- плоскогубцы;
- ножницы по металлу или небольшая пилка;
- резиновая киянка для корректировки положения крюков без повреждений.
Правильный уклон желоба составляет от 3° до 7°, что обеспечивает самотечное удаление воды. Монтажные элементы фиксируются с шагом от 60 до 80 см. Шаг выбирают в зависимости от массы системы и погодных условий в регионе.

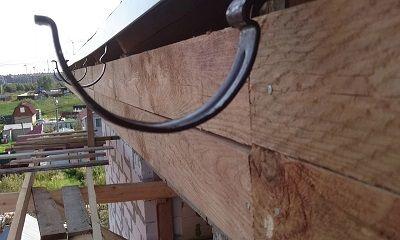

Монтаж на лобовую доску
Один из наиболее простых и широко применяемых способов — крепление крюков непосредственно к лобовой доске. Такой подход позволяет установить водосток с минимальными временными и трудозатратами.
Последовательность действий:
- Выполняется расчет количества крепежей, исходя из длины кровли, веса желоба и снеговой нагрузки;
- На лобовую доску наносится разметка. Определяются точные места фиксации крюков. Расстояние между ними выбирается с учетом типа кронштейнов;
- Задается уклон: для 10 м желоба перепад высот между начальной и конечной точкой должен составлять от 2 до 5 см;
- Устанавливаются крайние крюки;

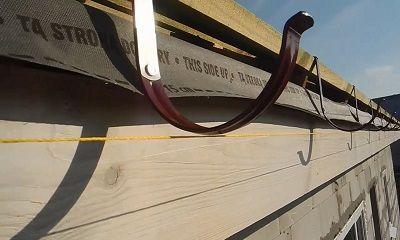

- Между двумя крайними точками натягивается маркировочный шнур. Он служит направляющей линией для остальных крепежей;
- Все промежуточные крюки фиксируются строго по линии шнура.
В этом методе допустимо использовать как длинные, так и короткие кронштейны. Он подходит для большинства жилых и хозяйственных построек, обеспечивая точную геометрию системы и хороший дренаж воды.
Монтаж с использованием зажимов-струбцин
Если конструкция крыши предполагает наличие жесткого покрытия — например, металлочерепицы, профлиста или шифера, то применяется специальный способ крепления с фиксацией на поверхность кровельного материала.
Алгоритм работ:
- Устанавливаются распорки, форма которых соответствует волнообразной структуре кровельного покрытия. Они усиливают жесткость конструкции и обеспечивают дополнительную стабильность водосточной системы;
- Выполняется точная разметка будущих точек крепления;
- Монтируются первый и последний крюк. На этом этапе важно предварительно выровнять элементы в вертикальной плоскости, а уже затем надежно зафиксировать их шурупами;
- Между двумя опорными крюками снова натягивается шнур, по которому выравниваются и закрепляются все оставшиеся крепления.
Такой способ требует особой точности и соблюдения техники безопасности, поскольку фиксация происходит через отверстия, просверленные в кровельном покрытии. Именно под такие условия и подходят специальные крюки, рассчитанные на плотное прилегание и устойчивость к динамическим нагрузкам.
Этот метод не универсален, но он незаменим при работе с прочными материалами и там, где невозможно закрепить элементы к обрешетке или стропилам. Выбор качественного крепежа с надежным механизмом фиксации становится критически важным.
