Настенный стеллаж для листовых материалов своими руками

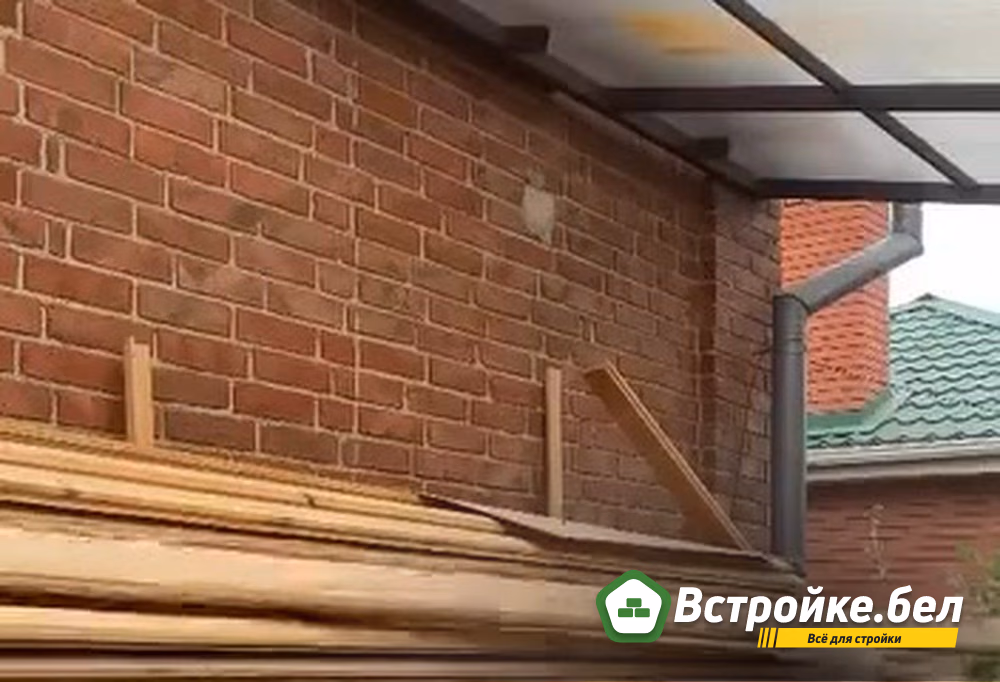

Как собрать компактную систему хранения из старого блокхауса, арматуры и садового шланга. Листы гипсокартона, фанеры, мебельные щиты и окрашенные детали неудобно хранить стопкой: нужный фрагмент почти всегда оказывается внизу, а края быстро повреждаются. Я решил эту задачу простым настенным стеллажом. Конструкция занимает минимум места, позволяет разложить материалы по уровням и собирается в основном из того, что уже было под рукой. Основа стеллажа — пять вертикальных деревянных планок. Вместо покупки нового бруса я использовал старый блокхаус толщиной 38 мм. В планках просверлены наклонные отверстия, в которые плотно забиты отрезки арматуры. Именно они работают как консоли для листов и деталей. Чтобы металл не царапал окрашенные поверхности, сверху надет обычный садовый шланг.

• 5 планок из блокхауса толщиной 38 мм и длиной 2200 мм;
• арматура диаметром 14 мм, нарезанная на отрезки по 550 мм;
• садовый шланг с внутренним диаметром не менее 20 мм;
• нейлоновые дюбели для гипсокартона диаметром 8 мм;
• оцинкованные саморезы диаметром 5 мм;
• перьевое сверло по дереву диаметром 12 мм. Из инструмента потребуются рулетка, карандаш, пила, дрель, углошлифовальная машина с диском по металлу, молоток и уровень. Я выставлял направляющие по лазеру — так пять отдельных планок удалось быстро закрепить в одной плоскости.

Нарежьте пять одинаковых заготовок длиной 2200 мм. Если используется старый блокхаус, предварительно проверьте его состояние: на планках не должно быть глубоких трещин, гнили и ослабленных участков. Кромки лучше зачистить, чтобы во время монтажа не получить занозу и не повредить хранящиеся материалы.

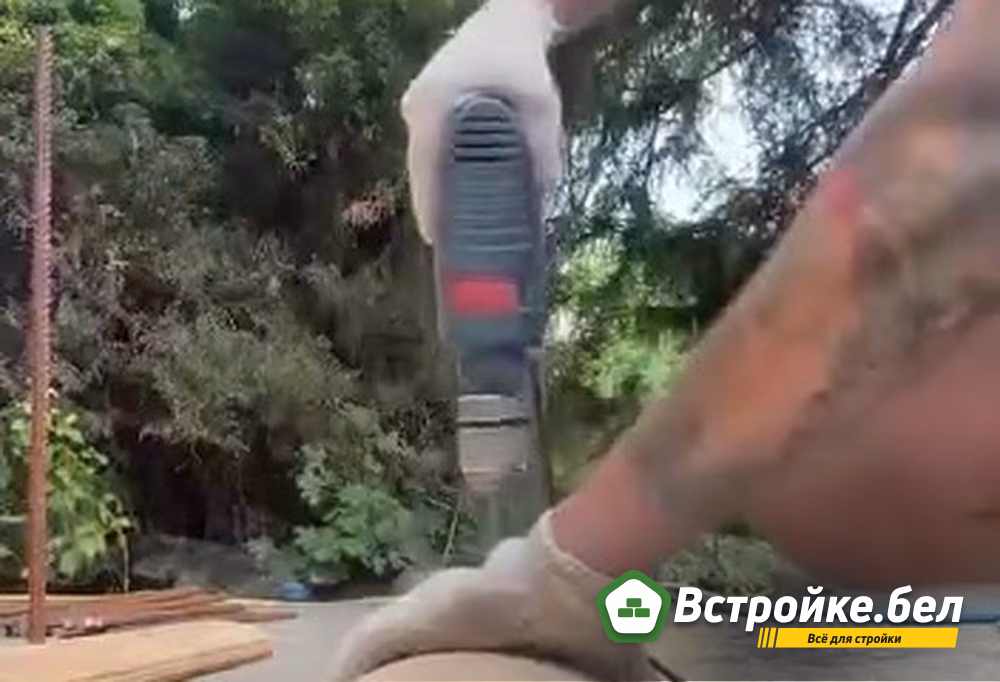

Первое отверстие размечается на высоте 300 мм от нижнего края. Все последующие — с шагом 150 мм. При такой схеме на планке длиной 2200 мм можно разместить до 13 консолей, оставив около 100 мм до верхнего края. Отверстия сверлят пером по дереву диаметром 12 мм под одинаковым небольшим углом вверх. Точный угол в этой конструкции не принципиален, но он должен быть одинаковым на всех направляющих: тогда полки получатся ровными, а уложенные детали не будут соскальзывать. Для повторяемости удобно сделать простой шаблон из обрезка древесины. Перед серийным сверлением проверьте посадку арматуры на отдельном образце.

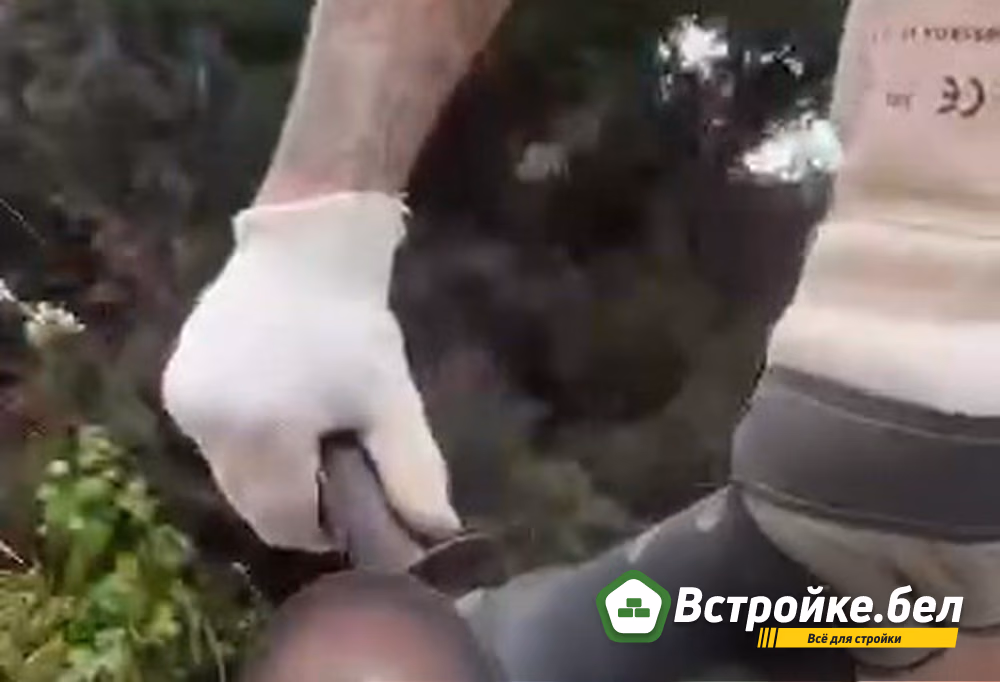

Арматуру диаметром 14 мм нарежьте на отрезки по 550 мм. После резки обязательно снимите острые заусенцы. Прутья забиваются молотком в подготовленные отверстия до плотной посадки. Следите, чтобы рабочая длина консолей была одинаковой. Если задействовать все 13 уровней на пяти направляющих, понадобится 65 отрезков, то есть около 35,8 м арматуры. Количество можно уменьшить, оставив только те уровни, которые действительно нужны для ваших материалов.

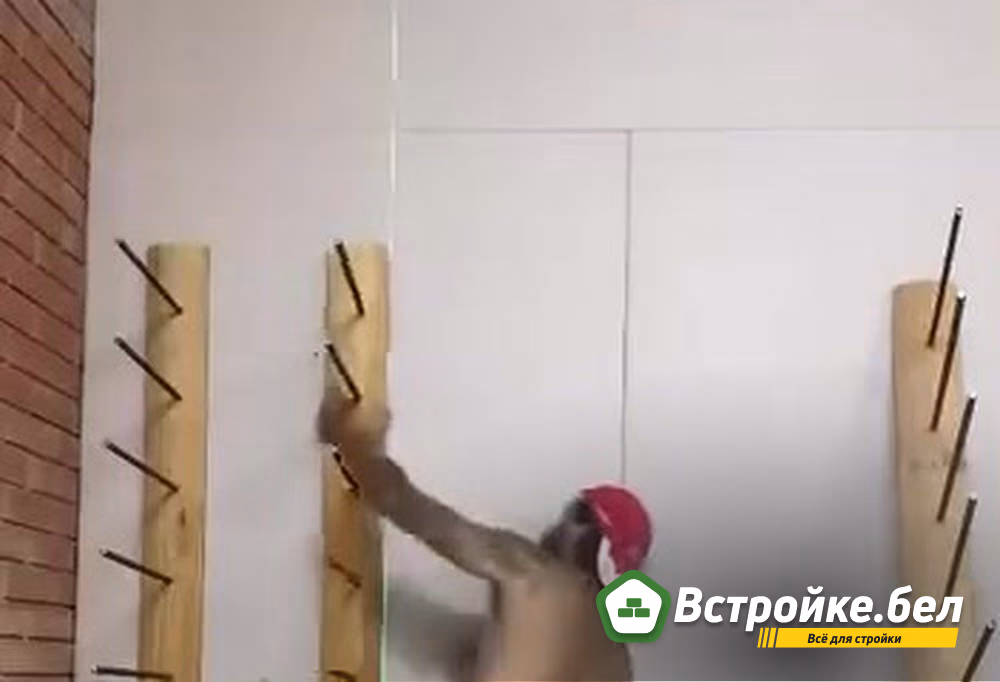

Сначала определите расстояние между вертикальными направляющими. Оно зависит от размеров листов: материал должен опираться минимум на три точки, а длинные и тяжёлые заготовки лучше распределять по всем пяти стойкам. Каждую планку выставляют строго вертикально и крепят к стене. Важно о крепеже. В своей конструкции я использовал нейлоновые дюбели для ГКЛ диаметром 8 мм и оцинкованные саморезы диаметром 5 мм. Но крепёж всегда нужно подбирать под конкретное основание и предполагаемый вес. Для тяжёлых листов желательно попадать в стойки каркаса либо использовать усиленные анкеры, рассчитанные на такую нагрузку. После монтажа проверьте, что направляющие не люфтят, а стеллаж не перекашивается.

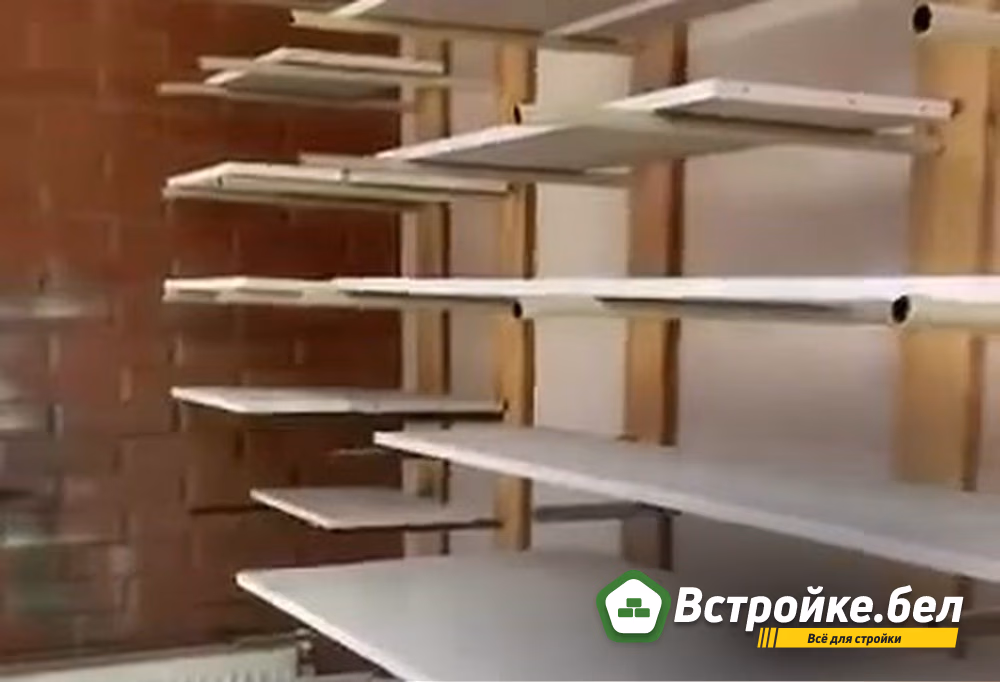

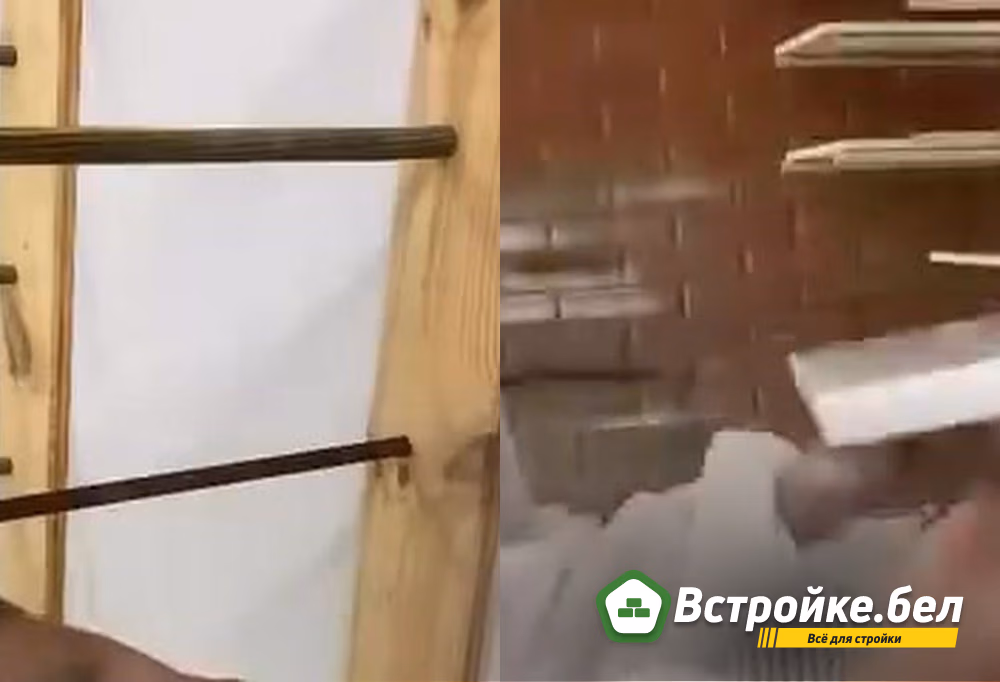

Голая арматура прочная, но легко повреждает окрашенные панели и мебельные фасады. Решение оказалось максимально простым: на каждый прут надевается отрезок садового шланга. Внутренний диаметр должен быть не меньше 20 мм, чтобы шланг свободно прошёл по рифлёной арматуре. Такое покрытие смягчает контакт, не оставляет царапин и легко протирается от пыли. Готовый стеллаж подходит для мастерской, гаража или подсобного помещения. На нём удобно сортировать гипсокартон, фанеру, щиты, полки и окрашенные заготовки по размерам и этапам работы. Более тяжёлые материалы размещайте внизу, нагрузку распределяйте равномерно и периодически проверяйте крепления. Простая конструкция из остатков материалов заметно освобождает рабочую зону и позволяет быстро достать нужную деталь, не разбирая всю стопку.

Настенный стеллаж — система хранения на стене из вертикальных деревянных направляющих и горизонтальных металлических консолей для листов. Листовые материалы — плоские заготовки большой площади: гипсокартон, фанера, мебельные щиты, окрашенные панели. Блокхаус — профилированная обшивочная доска; здесь — материал направляющих толщиной 38 мм. Арматура — стальной рифлёный пруток; отрезки Ø14 мм длиной 550 мм служат консолями. Консоль — горизонтальный выносной элемент, на который опирается лист; в проекте — отрезок арматуры под небольшим углом вверх. Гипсокартон — листовой отделочный материал; удобно хранить на отдельных уровнях, чтобы не повреждать кромки. Фанера — многослойный древесный листовой материал; тяжёлые листы лучше класть ниже. Дюбель — распорный крепёж для фиксации саморезов в стене; в примере — нейлоновые дюбели Ø8 мм для ГКЛ. Перьевое сверло — сверло по дереву с плоским «пером»; здесь Ø12 мм под арматуру Ø14 мм.

Я собрал настенный стеллаж из старого блокхауса, арматуры и садового шланга: материалы лежат по уровням, нужный лист достаётся без разбора стопки. Пять направляющих по 2200 мм с отверстиями от 300 мм шагом 150 мм дают до 13 консолей на стойку. Крепёж подбираю под основание и вес, шланг защищает окрашенные поверхности. Конструкция подходит для мастерской, гаража и подсобки.
