Работы по анкеровке плит перекрытия

Грамотная схема анкеровки перекрытий выполняется на этапе проектирования здания и является ключевым этапом подготовки к монтажу. На практике это предполагает точное взаимодействие крепежных элементов с поверхностью плиты перекрытия и установленной арматурой. Концы арматурных стержней диаметром от 10 мм загибают, натягивают и сваривают с монтажными петлями, закрепленными на плитах перекрытия. Если для обвязки по периметру используют вязальную проволоку 4–6 мм, ее скручивают в два или три слоя. Такая многослойная обвязка прутьев обеспечивает надежное соединение верхней и нижней поверхности плит перекрытия, при этом учитываются существующие балки. В редких случаях концы прутьев дополнительно сваривают с помощью сварки для усиления конструкции. Последовательность работы с прутьями при анкеровке выглядит следующим образом: 1. Элемент крепежа сгибают в форме петли, к которой прикрепляют панельную проушину; 2. Близлежащие анкеры стягивают и сваривают с помощью сварки друг с другом, а также с монтажными петлями; 3. Швы между элементами заделывают цементным раствором. Анкеры, расположенные под потолком, должны быть установлены перпендикулярно оси несущей стены, строго на одинаковом расстоянии друг от друга. Для этого поверхность их установки заранее размечается. При составлении схемы особое внимание уделяется изучению будущих взаимодействующих поверхностей, их состоянию и геометрии, чтобы обеспечить точное и безопасное закрепление. Часто анкеровка создает цельнозаливной бетонный пояс по всему периметру здания. До заливки цементного раствора анкеры дополнительно можно укреплять металлическими штырями. Связка всех скрепляемых поверхностей обеспечивает надежную анкерную фиксацию, предотвращая смещения и деформации конструкций. Перед началом монтажа каждый элемент крепежа проверяется на наличие дефектов, чтобы исключить брак и гарантировать долговечность всего перекрытия. Использование правильно составленной схемы позволяет обеспечить прочность и устойчивость конструкций, а также повысить безопасность эксплуатации здания.

Для качественного и безопасного выполнения работ по анкеровке плит перекрытия требуется комплекс расходных материалов и строительного инструмента. Их правильный подбор обеспечивает надежность соединений и долговечность конструкции. Основные материалы и оборудование включают: 1. Цементный раствор или бетонный раствор, бетономешалку, емкости для замеса, лопаты и строительный миксер; 2. Выбранные анкеры (болты, пластины, шурупы, винты), элементы армирования, соответствующие конкретному типу перекрытия (вязальная проволока, арматурные стержни); 3. Резиновую киянку и обычный молоток для точного и безопасного забивания крепежа; 4. Уголки, колышки, строительные шнуры, швеллеры для разметки и фиксации элементов; 5. Электроинструменты: дрель, шуруповерт, болгарка, шпателя и мастерки для монтажа и отделки; 6. Клеящие составы, если отверстия под анкеры заполняются специальным клеем; 7. Материалы для отделки поверхностей после установки: стартовая и финишная шпаклевка, штукатурка, краска и другие покрытия; 8. Простой карандаш, рулетку, маячки и лазерный дальномер для точной разметки и контроля расстояний; 9. Помимо этого, в процессе работы необходима защитная одежда и обувь, ветошь для уборки и поддержания рабочего места в чистоте. Если анкеровку проводит строительная компания по договору, она обычно предоставляет расходные материалы заказчику по оптовой цене и использует собственный инструмент. Это обеспечивает экономию и гарантирует использование качественных изделий. Правильный подбор и подготовка всех расходников и оборудования является ключом к надежному результату, позволяя создавать долговечные, прочные и безопасные перекрытия.

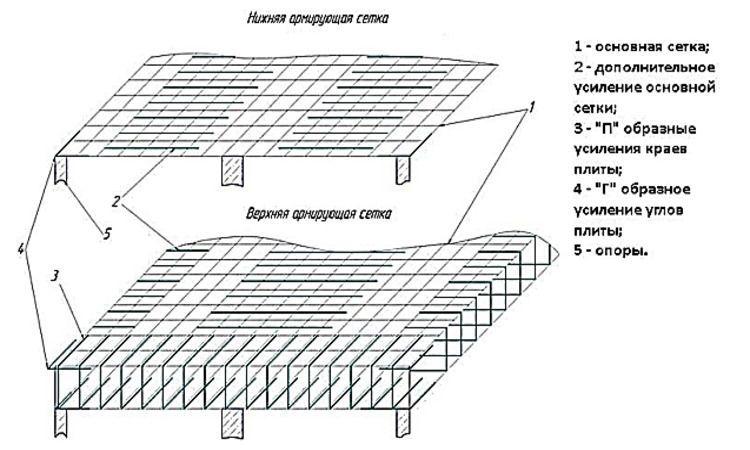

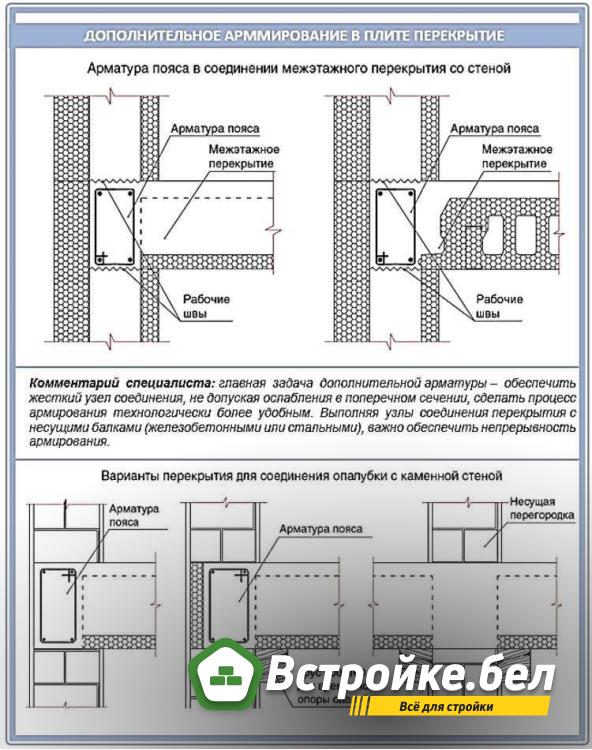

Технологические принципы объединения плит перекрытия вступают в действие после их укладки и включают несколько ключевых этапов: 1. Подготовка поверхностей. Проверяется состояние перекрытия и стены, к которой будут крепиться анкеры. Поверхность очищается от пыли и грязи, производится разметка с указанием мест установки крепежа. Также подготавливаются схема работ, необходимые материалы и инструменты, включая оборудование, работающее от электрической сети; 2. Связывание плит перекрытия. Перекрытия соединяют между собой с помощью армирующих сеток или арматурных стержней. При необходимости осуществляется сварка с монтажными петлями по краям плит перекрытия; 3. Формирование мест под анкеры. Размечаются проемы нужной длины. Используются различные методы: фиксация трением, распорка пластикового дюбеля, заливка раствора по ходу установки анкера, а также сварка монтажной пластины с металлической частью, закладываемой между стенами, например, кирпичными. После подготовки алгоритм работы с железобетонными поверхностями, соединяющимися с кирпичными стенами, пенобетонными стенами или монолитными стенами, может меняться в зависимости от особенностей конструкции. Если используется сварка пластины с монтажной петлей, особое внимание уделяют сварному шву длиной 8–10 см, для которого применяются электроды Э46 толщиной 3–4 мм. Связка обычно выполняется с помощью 2–3 прутьев с натяжением либо с применением армопояса. При первом варианте сварка не обязательна, при втором – необходима. Анкеры могут быть загнуты в петли или выполнены в форме Г-образного крепежа, что особенно актуально для кирпичных стен. Укрепление стены перед установкой анкеров проводится в шахматном порядке, с особым вниманием к первому слою кладки снизу и армированному поясу сверху. Стандартная перевязка осуществляется между проушинами и петлями. Если проушины отсутствуют, плиты перекрытия соединяют металлической пластиной размером 50 × 50 мм или 100 × 100 мм, к которой приваривают штырь — крюк или арматурный стержень, конец которого закладывается в армопояс. После проверки крепежа цементно-песчаный раствор накладывают на анкерное соединение, что защищает его от коррозии и внешних повреждений. Анкеровка выполняется в сухую погоду, а швы между плитами перекрытия после установки крепежа обязательно заделываются цементным раствором. Эти работы несложные, но требуют внимательного соблюдения строительных нормативов. В пустотелых конструкциях дополнительно устраивается бетонный пояс по периметру, в который заливается армированный каркас. Нагрузка, которую выдерживает анкер, распределяется и компенсируется внутренним сопротивлением самих плит перекрытия. Именно она обеспечивает прочность и устойчивость всей конструкции. Использование правильных способов анкеровки обеспечивает надежное соединение перекрытий, повышает долговечность и безопасность зданий. Эффективно защищает конструкцию от деформаций и внешних воздействий.

Несоблюдение технических норм при выполнении анкеровки может привести к различным дефектам, которые снижают прочность конструкции и требуют дополнительного ремонта: 1. Растрескивание основания крепления. Возникает при неправильном выборе анкера для конкретной поверхности, ошибках монтажа, чрезмерной нагрузке или недостаточной прочности основания. В таких случаях соединение требует капитального ремонта с полной заменой крепежа; 2. Поломка анкера (излом). Причинами могут быть использование низкокачественных материалов, нарушение техники монтажа или ошибки в расчетах нагрузок. Для исправления дефекта анкер удаляют из отверстия, заливают основание цементным раствором, а после его высыхания устанавливают новый крепеж, используя штробовку или дрель; 3. Вырыв фиксатора. Происходит из-за неверного монтажа или несоответствия анкера нагрузке и условиям эксплуатации. При выборе крепежа необходимо учитывать технические характеристики изделия, маркировку, а также тип и степень динамических нагрузок, которым оно будет подвергаться; 4. Полное разрушение. Возникает в слабых или неукрепленных участках конструкции. Для предотвращения важно выполнять армирование стен и перекрытий, чтобы анкеры не только соединяли элементы, но и усиливали конструкцию в целом. Сварка и цементный раствор при этом служат как дополнительное закрепляющее средство, а не основное усиление. Дополнительно стяжка поверх перекрытий защищает элементы армирования и анкеровки от коррозии и механических повреждений, продлевая срок службы всего перекрытия. Соблюдение строительных нормативов и правильная анкеровка перекрытий являются ключевыми факторами для долговечности, надежности и безопасности здания.
