п. 1. Алгоритм прокладки кабеля в трубе в траншее
Порядок проведения работ в общем виде:
Подготовка траншеи: по проекту роется траншея с нужными параметрами ширины и глубины, зависящими от диаметра трубы и числа прокладываемых кабелей. Дно траншеи выравнивается и выстилается песчаной подушкой (около 10-15 см), чтобы обеспечить гладкую и ровную поверхность для трубы. Процесс прокладки силового кабеля в траншеях или любого другого начинается именно с этой стадии, где важна точность размеров и качественная подготовка основания.
Укладка трубы: в траншею укладывают защитные трубы (металлические, ПВХ, ПНД, гофрированные и т.п.), которые защищают кабель от механических повреждений и негативных воздействий грунта. Трубы соединяют между собой с соблюдением герметичности (муфты, сварка, специальные соединители). Металлические трубы должны быть заземлены.
Протяжка кабеля: кабель протягивают внутри трубы с помощью специального оборудования (лебедка, трос, масло для смазки). Важно соблюдать максимальный радиус изгиба трубы и не превышать допустимое натяжение кабеля. Перед протяжкой кабель проверяется на целостность изоляции.
Засыпка траншеи: трубы и кабель сверху засыпают мелким грунтом, песком без крупных включений. Затем укладывается предупредительная сигнальная лента (чтобы при последующих раскопках не повредить кабель). После производят засыпку грунтом с утрамбовкой и восстановление покрытия (асфальт, тротуар, земля).
Контроль и приемка: проводятся обязательные проверки на сопротивление изоляции, правильность монтажа, составляются акты скрытых работ. При необходимости наносится маркировка трассы.
п. 2. Нормативные требования к прокладке кабеля в траншее в трубе
Любая прокладка кабеля в траншее в трубе требует строгого соблюдения технических норм и строительных стандартов. Это необходимо не только для долговечности кабельной линии, но и для обеспечения ее безопасной эксплуатации. Вся технология регламентируется профильными документами: Правилами устройства электроустановок (ПУЭ), строительными нормами и правилами (СНиП), сводами правил (СП) и государственными стандартами (ГОСТ).
Основные технические требования:
Глубина траншеи зависит от категории кабеля, особенностей грунта, климатических условий и типа местности. Для большинства силовых кабелей минимальная глубина составляет 0,7-1,2 м. В местах пересечений с дорогами или под тротуарами глубина может увеличиваться по проекту. Глубина должна быть больше глубины промерзания грунта в данной местности.
Ширина траншеи определяется по формуле: не менее трех наружных диаметров трубы + технологический зазор (минимум 0,3 м). Это обеспечивает удобство монтажа и снижает риск повреждения изоляции.
Заполнение трубы кабелем не должно превышать 40-50% ее внутреннего сечения, чтобы обеспечить нормальный тепловой режим и возможность замены или добавления кабеля.
Расстояние до других коммуникаций (газопроводы, водопроводы, канализация и пр.) регулируется соответствующими нормативными документами. Например, минимальное расстояние между электрическим кабелем и водопроводной трубой – от 0,5 м.
При наличии нескольких кабелей, прокладываемых параллельно, между ними должен быть сохранен зазор от 10 до 100 мм в зависимости от сечения и назначения.
Материалы засыпки: только сыпучие, без включений твердых предметов. Запрещается использовать строительный мусор, кирпичи или камни.
Грунт должен быть утрамбован послойно, чтобы избежать просадок. Каждый слой засыпки (15-20 см) уплотняется до достижения плотности естественного грунта.
Сигнальная лента укладывается над кабелем (на 25-30 см выше) по всей протяженности трассы.
Дренаж траншеи: при необходимости устраивается дренаж для отвода грунтовых вод от кабельной трассы.
После завершения работ выполняется маркировка трассы, составляются акты скрытых работ и журнал испытаний.
Соблюдение всех этих требований при выполнении земляных и монтажных работ позволяет обеспечить безопасную, надежную и долговечную работу системы электроснабжения. Это особенно важно при больших протяженностях трассы и прокладке силового кабеля под объектами с повышенными требованиями к электробезопасности.
п. 3. Разновидности труб
Выбор конкретной трубы для подземной укладки напрямую влияет на метод устройства кабельной линии и надежность всей системы. От материала трубы зависит ее поведение в грунте, устойчивость к нагрузкам и способность защитить кабель от внешних воздействий. В зависимости от условий применяются следующие варианты:
Стальные трубы подходят для участков с повышенной механической нагрузкой. Они особенно актуальны при пересечении автомобильных дорог, промышленных зон или в местах, где возможны ударные нагрузки. Основной минус – подверженность коррозии, что требует антикоррозионной обработки или использования оцинкованных изделий. Обязательно требуют заземления.
Чугунные трубы обеспечивают высокую механическую прочность и устойчивость к агрессивным средам. Однако они тяжелые и требуют применения подъемной техники. Используются в основном в условиях плотной городской застройки.
Асбоцементные трубы применялись в прошлом из-за хороших диэлектрических свойств. Но из-за хрупкости и невысокой стойкости к перепадам температур сегодня их используют крайне редко.

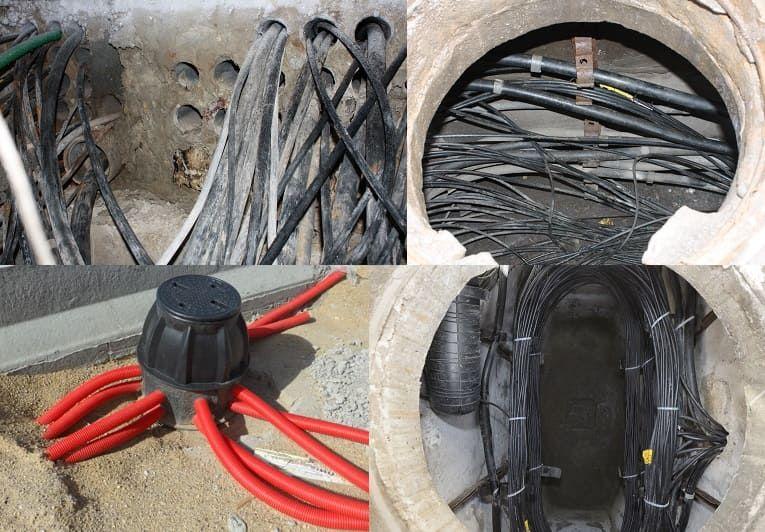

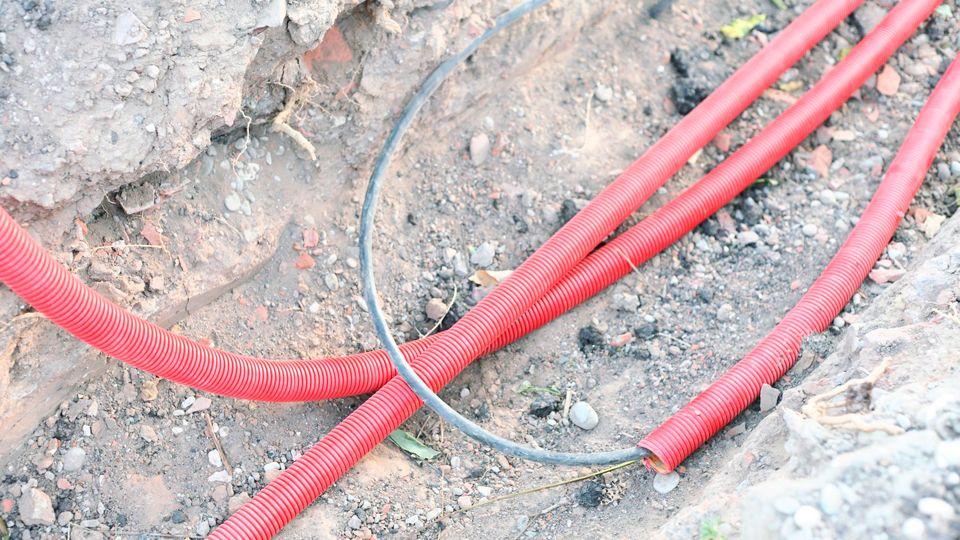

Пластиковые трубы из ПНД, ПВХ и ПП — наиболее востребованы. Они обладают легкостью, коррозионной стойкостью, гибкостью и удобством в монтаже. Особенно актуальны при строительстве сетей в труднодоступных или стесненных условиях.
Среди пластиковых изделий отдельной категорией выделяются трубы из полиэтилена низкого давления (ПНД), которые имеют несколько разновидностей:
- Гофрированные облегченные: подходят для простых участков трассы без значительных нагрузок;
- Гофрированные тяжелые: применяются на объектах с повышенной нагрузкой: под автомобильными дорогами, парковками, в промышленных зонах;
- Безгалогеновые: не выделяют токсичных веществ при возгорании, применимы на объектах с повышенными требованиями к пожарной безопасности;
- Гладкостенные повышенной жесткости: применяются на прямолинейных участках, где важна устойчивость к сжатию и деформации;
- Двухстенные: сочетают гибкость и прочность, универсальны и используются при большинстве стандартных условий монтажа.
В целом, способы прокладки кабелей в траншее определяются не только глубиной залегания и видом грунта, но и типом используемой трубы. Точный подбор конструкций обеспечивает стабильную эксплуатацию и упрощает обслуживание кабельной линии.
п. 4. Возможные проблемы и ошибки при прокладке
Подземная прокладка кабеля в трубах требует строгого соблюдения нормативных актов, включая Правила устройства электроустановок (ПУЭ), ГОСТы и проектные решения. Любое отклонение от установленных требований может привести к серьезным последствиям: от отказа в приемке электросети до повреждений, аварий и финансовых убытков.
Наиболее частые ошибки при монтаже кабельных линий:
- Недостаточная глубина траншеи — менее 0,7 м, что приводит к риску механического повреждения;
- Проведение кабеля под фундаментами зданий, что запрещено из-за невозможности ремонта;
- Отсутствие сигнальной ленты над трубой, затрудняющее обнаружение трассы при последующих работах;
- Использование пустотелых кирпичей или строительного мусора в качестве подушки под трубу;
- Нарушение прямолинейности труб, из-за чего затрудняется протяжка и замена кабеля;
- Несоблюдение расстояния между несколькими трубами при параллельной прокладке;
- Неправильный уклон в сторону колодцев, что препятствует оттоку конденсата и может вызвать коррозию оболочки;
- Превышение допустимого натяжения токопроводящих жил при затяжке, особенно в длинных или криволинейных отрезках;
- Отсутствие заземления металлических труб, что может привести к поражению электрическим током;
- Некачественная сварка соединений труб, приводящая к нарушению герметичности;
- Недостаточное уплотнение грунта при обратной засыпке, вызывающее просадки.
Все эти ошибки приводят к тому, что сеть не будет принята надзорными органами, а в дальнейшем может потребовать дорогостоящей реконструкции.
Избежать подобных нарушений позволяет грамотно разработанный проект прокладки кабеля в траншее, в котором учитываются не только технические нормы, но и конкретные особенности участка: тип грунта, глубина промерзания, наличие других коммуникаций, маршрут трассы и допустимые нагрузки. Он служит основой для монтажа, приемки работ и последующей эксплуатации системы электроснабжения.
п. 5. Важные моменты для сметы
При составлении сметы на работы по прокладке кабеля в траншее в трубе учитываются не только затраты на саму прокладку, но и стоимость всех необходимых материалов и сопутствующих услуг.
В смету включаются:
- Трубы (защитные гофрированные, ПВХ, металлические и др.);
- Сами кабели (силовые, контрольные, связи и прочие);
- Соединительные элементы (муфты, герметизаторы, соединители);
- Песок или мелкозернистый грунт для подушки и засыпки;
- Сигнальная лента для предупреждения о наличии кабеля под землей;
- Материалы для заземления (если используются металлические трубы);
- Дренажные материалы (при необходимости).
Стоимость работ значительно зависит от глубины траншеи. Чем она глубже, тем выше затраты на рытье и обратную засыпку. Также учитывается плотность и состав грунта: в плотных и каменистых почвах трудозатраты и сроки увеличиваются. Наличие подземных коммуникаций осложняет монтаж, требует дополнительного оборудования и согласований, что тоже отражается на смете.
Особенно трудоемкой считается прокладка кабеля в условиях городских территорий с плотной инфраструктурой, где необходимо соблюдать расстояния до других коммуникаций и обеспечивать безопасность работ. В таких случаях цена за метр прокладки может значительно вырасти.
Кроме непосредственно земляных и монтажных работ, в смету включают проектирование трассы, проведение геодезических изысканий, оформление технической документации и получение разрешений. Эти статьи затрат часто выделяются отдельно и могут существенно влиять на общую стоимость проекта.
Таким образом, смета на прокладку кабеля в траншее должна быть составлена с учетом всех факторов, влияющих на стоимость, чтобы избежать неожиданных расходов и обеспечить качество и безопасность прокладки.
Примерные расценки на работы по прокладке кабеля в траншее (ориентировочные):
| Наименование работ |
Ед. изм. |
Цена, у.е. |
Примечания |
| Рытье траншеи вручную |
м³ |
2-4 |
Зависит от грунта и условий |
| Рытье траншеи экскаватором |
м³ |
1,5-3 |
В открытой местности |
| Укладка трубы ПНД/ПВХ |
м |
2-3,5 |
Включая соединение |
| Протяжка кабеля в трубе |
м |
1,5-3 |
В зависимости от длины и типа кабеля |
| Засыпка траншеи песком |
м³ |
1,5-2,5 |
|
| Укладка сигнальной ленты |
м |
0,5-1 |
|
| Восстановление покрытия |
м² |
3-10 |
Асфальт, тротуар и т.п. |
