Важные параметры, или для чего и как рассчитать глубину и другие размеры траншеи для водопровода?

Траншея для водопровода – это не просто выемка в грунте, а технически рассчитанное инженерное решение, соответствующее ряду нормативов. Расчет ее параметров необходим для безопасной и долговечной эксплуатации водопровода. Неправильно определенные размеры могут привести к промерзанию труб, их деформации под нагрузкой или невозможности корректного обслуживания.

В расчет входит определение глубины, длины и ширины траншеи, а также ее формы. Кроме того, необходимо учитывать особенности почвы, глубину промерзания, тип и диаметр труб. Все значения должны соответствовать требованиям СНиП III-42–80, СНиП 2.05.06-85, СНиП 3.05.04-85 и СП 34-112-97. Эти документы содержат не только числовые нормы, но и алгоритмы расчета.

Для качественного результата требуется предварительное обследование участка, составление плана с указанием прохождения других коммуникаций, а также соблюдение минимальных расстояний до них, что особенно важно в условиях городской и пригородной застройки.

Копка траншеи для водопровода представляет собой многоэтапный и технически важный процесс, начинающийся с анализа условий участка и заканчивающийся созданием подходящей геометрии канала, предназначенного для прокладки трубопровода. Перед началом земляных работ учитываются как инженерно-геологические характеристики почвы, так и плотность застройки, наличие других коммуникаций, климатическая зона, а также нормативные требования к размещению сетей водоснабжения.

Первый шаг включает визуальное и инструментальное обследование участка: в дело вступают геодезисты и проектировщики, создающие точную схему прохождения водопровода. Форма траншеи зависит от устойчивости грунта. В стабильных почвах с низким уровнем грунтовых вод целесообразно использовать траншеи с прямоугольным сечением: они позволяют оптимизировать объем земляных работ, упростить монтаж и сократить расходы. Однако при глубине свыше 1,5 метров такие траншеи нуждаются в обязательном укреплении стен, поскольку возрастает риск обрушения.

При разработке на переувлажненных, сыпучих, торфяных или склонных к оседанию почвах предпочтение отдается трапециевидному сечению, обеспечивающему устойчивость конструкции без применения временных или постоянных подпорок. Немаловажную роль играет и длина будущей траншеи, определяемая с учетом поворотов, обхода препятствий и рельефа местности.

Особое внимание уделяется нормативным расстояниям между водопроводом и другими коммуникациями: не менее 0,5 метра до канализации и силовых кабелей, 1 метр — до газопровода, и 1,5 метра — до других водопроводов или теплотрасс. При прокладке вблизи жилых зданий минимальное расстояние от фундамента должно составлять три метра.

Несоблюдение этих норм может не только привести к повреждению систем при последующем обслуживании, но и спровоцировать аварийные ситуации. В дополнение к расстояниям нужно учитывать способ пересечения препятствий. Например, под тротуарами, проезжей частью или другими мощеными участками трубы должны укладываться строго перпендикулярно к поверхности, чтобы минимизировать деформационные воздействия от транспорта и температурных колебаний.

На основании полученных данных составляется план, указывающий все повороты, уклоны и глубину траншеи. В средней полосе России глубина заложения водопровода должна превышать уровень промерзания грунта минимум на 20–30 сантиметров, что, как правило, составляет около 1,5 метра. В северных регионах глубина увеличивается до 2–2,5 метров. Обязательно закладывается подсыпка из песка или мелкого гравия, выравнивающая дно и обеспечивающая стабильную опору трубе. Помимо этого, обеспечивается постоянный уклон — не менее 2 сантиметров на метр длины. Особенно при самотечных системах, где движение воды происходит без давления.

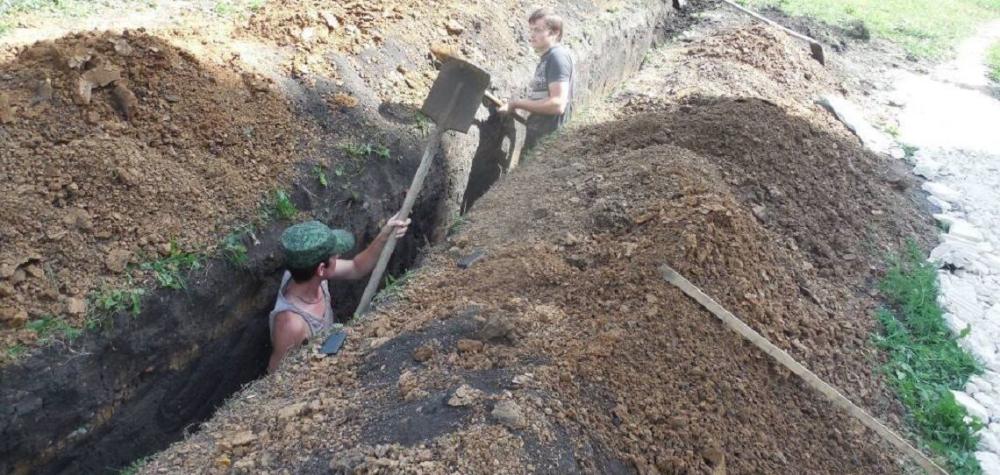

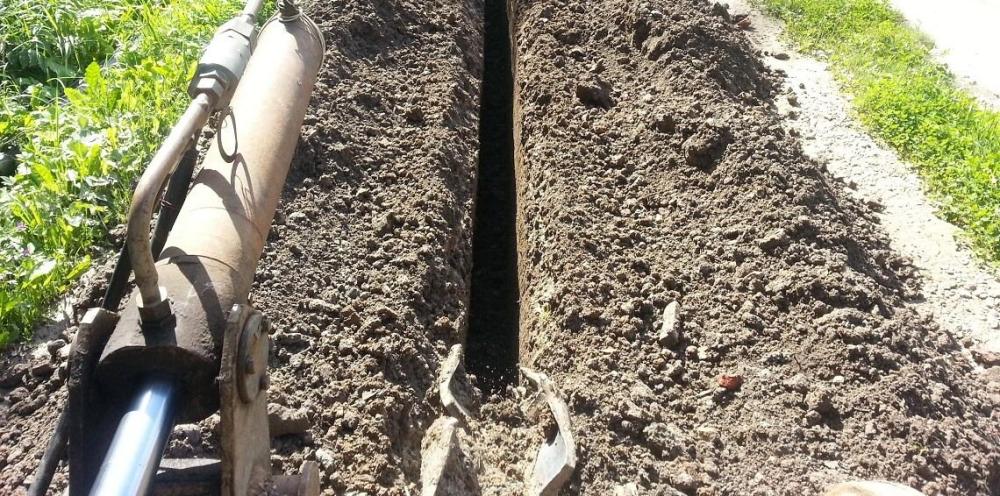

Следующий этап — собственно разработка траншеи, которая может производиться вручную или механизированным способом. Выбор зависит от плотности застройки, рельефа, длины и глубины. На открытых участках целесообразно применение экскаваторов, тогда как в ограниченных условиях или при проходе между зданиями предпочтительна ручная копка. В любом случае необходимо строго контролировать геометрию стен, чтобы избежать последующего проседания или деформации труб. При высоком уровне грунтовых вод предусматриваются водоотводные мероприятия. Например, временные дренажные канавы, установка насосов или прокладка геотекстильных слоев. Без этих мер возможны подмывы основания, деформация трассы и нарушение герметичности соединений.

Важно понимать, что даже на частном участке все работы должны соответствовать строительным нормам и правилам, поскольку водопровод – это система общего значения, влияющая на санитарно-гигиенические условия проживания. Пренебрежение техническими требованиями в процессе копки может привести к серьезным последствиям: от выхода из строя водопровода до административных штрафов и угрозы здоровью.

В связи с этим на каждом этапе важны точные измерения, соблюдение глубин, расстояний, уклонов и прочих параметров. Только при грамотной подготовке, четком следовании нормативам и контроле за выполнением работ можно добиться надежной, безопасной и долговечной прокладки водопровода, соответствующей условиям конкретного участка и климатической зоны.

Глубина траншеи для водопровода зависит от нескольких факторов: климатической зоны, глубины промерзания грунта, типа почвы и особенностей труб. СНиП устанавливает минимальные значения: 0,5 м для скальных пород, 1,3 м для глины, 1,6 м для песка и до 1,7 м для рыхлых грунтов. Однако это базовые параметры – основным критерием является глубина сезонного промерзания, трубы следует укладывать на 20–30 см ниже этого уровня.

Например, в Новосибирске она достигает 2,98 м, а в Краснодаре не превышает 0,74 м. Если соблюдение этих норм невозможно, необходимо использовать утепленные трубы или прокладывать греющий кабель. При сезонном водопроводе допускается глубина не менее 50 см.

Не стоит путать глубину с высотой траншеи — последний параметр включает толщину подсыпки, изоляции и засыпки. Учитывать следует все: от расчетной нагрузки до защиты от промерзания. Только при точных вычислениях можно обеспечить бесперебойную и долговечную работу системы.

Ширина траншеи для прокладки водопровода определяется диаметром трубы и методом земляных работ. При использовании ручного труда СНиП рекомендует ширину 0,5–0,8 м для труб диаметром 50–100 мм. Это минимальные значения, обеспечивающие достаточное пространство для укладки трубы, монтажа теплоизоляции и удобного обслуживания.

При использовании экскаватора ширина зависит от ковша, но не должна быть меньше 0,7 м. Для трапециевидных выемок верхняя ширина превышает нижнюю в 1,5–2 раза, что обеспечивает устойчивость склонов.

При проектировании важно учитывать ширину как по дну, так и по верху траншеи, особенно в случае сложных форм. Недостаточная ширина приводит к уплотнению грунта вокруг труб, ограничивает возможности теплоизоляции и усложняет проведение монтажных и ремонтных работ.

Также следует предусмотреть минимальные отступы от стен траншеи до края трубы — обычно не менее 10 см с каждой стороны. Только при грамотном подходе можно создать условия для безопасной и функциональной прокладки коммуникаций.

Траншея для трубы водопровода требует не только точного измерения размеров, но и расчета общего объема земляных работ.

Для прямоугольной формы используется формула V = a * h * L, где a – ширина, h – глубина, L – длина.

Для трапециевидной формы расчет усложняется: V = (a + b)/2 * h * L, где a – ширина по дну, b – ширина по верху.

Этот параметр необходим для составления сметы, подбора техники, оценки сроков выполнения работ. В частном строительстве часто применяются онлайн-калькуляторы, однако точность таких расчетов зависит от корректного ввода исходных данных. Если планируется засыпка утеплителем или песчаной подушкой, это также влияет на объем.

Кроме того, важно учитывать плотность и состав извлекаемого грунта. От этого зависит, потребуется ли его вывоз, или можно использовать для обратной засыпки. Важно помнить, что первые 25–30 см трубы засыпаются вручную мягким, очищенным от камней грунтом, чтобы избежать механических повреждений. Игнорирование этих нюансов увеличивает риски повреждений системы и повышает эксплуатационные расходы.
