Виды и особенности стенок и откосов траншей, правила расчета их угла

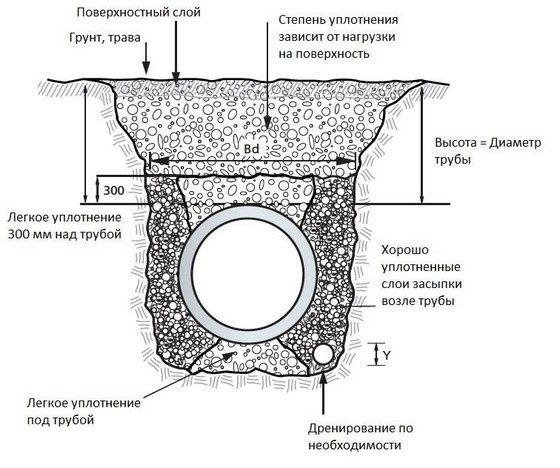

Траншеи в строительстве и при прокладке инженерных сетей могут иметь как вертикальные, так и наклонные стенки. Их конфигурация зависит от глубины выемки, типа грунта, уровня грунтовых вод и проектных требований. Условно конструкции разделяются на откосные (наклонные) и с вертикальными стенками, которые дополнительно укрепляют крепями. Для небольших глубин на устойчивом грунте допускается неукрепленный откос.

При этом тип стенки траншеи напрямую влияет на устойчивость конструкции и безопасность работ. В песчаных или плывунных почвах всегда требуется установка временных или постоянных крепей. Также важно учитывать сезонные условия. Например, в период обильных осадков даже устойчивые откосы могут потерять форму, что повышает риск обрушения.

Выделяют три типа стенок траншей:

• откосные;
• вертикальные;
• смешанные.

Смешанный вариант предполагает, что нижняя часть стенки вертикальна, а верхняя выполнена с уклоном. Такой подход применяется, если по конструктивным или эксплуатационным причинам невозможно организовать откос на всю высоту. Особенно часто он используется в городских условиях, где ограничена площадь для разработки. В этом случае расчет производится отдельно для вертикального участка и для части с откосом, с учетом нагрузки от транспорта, зданий или коммуникаций поблизости.

Выбор между вертикальной и откосной формой определяется не только геологическими условиями, но и продолжительностью эксплуатации траншеи. Если траншея будет открыта длительное время (более недели), даже в устойчивом грунте рекомендуется укрепление. Например, в глинистых почвах без подпора может начаться набухание, приводящее к деформации стенки. Особенно это актуально при наличии подземных вод или переменных температур.

Согласно международным стандартам по земляным работам, при глубине до 1,5 м допускается вертикальное выполнение без крепей, если грунт однородный и сухой. При глубине свыше 2 м вертикальные стенки требуют обязательного применения крепей или шпунтового ограждения. При этом угол откоса и необходимость крепления определяется инженерно-геологическим исследованием. В пылеватых песках или супесях без укрепления допустим только откос не круче 1:1,25 (примерно 38°), а в гравелистых и галечных – не круче 1:1.

Кроме того, откосы и стенки классифицируют по условиям работы: траншеи для инженерных сетей, котлованы под фундаменты, траншеи временного и постоянного назначения. Каждая из категорий имеет свой норматив прочности, допустимые углы наклона, виды укрепления и регламенты эксплуатации. Также различают траншеи, проходящие по территории с наклоном, насыпью или в зоне действия вибраций — здесь требуется повышенный запас устойчивости и специальные методы укрепления, включая анкеровку, устройство водоотводов и армирование геотекстилем.

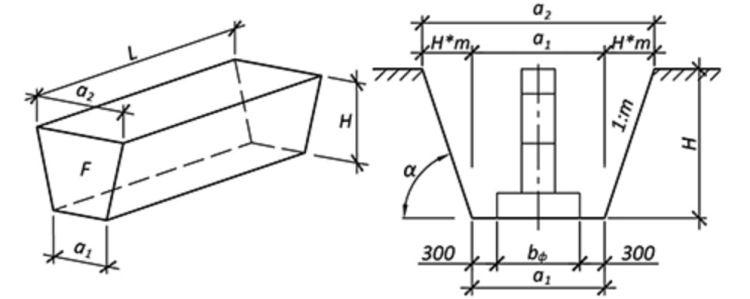

Форма откоса может быть линейной, ломаной или ступенчатой. Геометрические параметры зависят от плотности и влажности грунта. Для каждого типа почвы — от глин до супесей — разработаны нормативные значения угла откоса, при превышении которых конструкция становится неустойчивой. Например, в твердой глине угол откоса может достигать 60°, а в сыпучем песке – не более 45°.

Правильно обустроенный откос траншеи формируют еще на стадии проектирования, чтобы учесть безопасную рабочую зону и доступ к коммуникациям. При глубине свыше 5 м обязательны расчеты с учетом коэффициентов устойчивости, а также геотехнические изыскания и разработка проектной документации. Использование шаблонных значений без анализа особенностей участка может привести к просадкам или даже обрушениям откоса в процессе эксплуатации.

Определить оптимальный угол откоса можно по международным стандартам по земляным работам и строительным нормам. В зависимости от группы грунта и глубины траншеи устанавливаются максимально допустимые значения. Для точных расчетов учитываются физико-механические свойства почвы – угол внутреннего трения, сцепление и плотность.

В инженерной практике применяется методика расчета устойчивости откосов и диаграммы устойчивости. Также при проектировании важно предусмотреть запас прочности и возможность локальных подмывов. Расчет угла откоса траншеи обязателен при разработке котлованов в городской застройке, где ограничено пространство и повышена ответственность. Нередко применяются программные комплексы (например, Plaxis), позволяющие смоделировать поведение откоса под нагрузками.

Помимо базовых характеристик грунта, в расчет также включаются климатические и гидрогеологические параметры: уровень подземных вод, возможность их сезонного подъема, осадки и промерзание. Эти факторы существенно влияют на устойчивость откосов. Например, при высоком уровне грунтовых вод необходимо либо снижать угол откоса, либо предусматривать устройство дренажей и водоотводящих канав. В суглинках и глинах с высоким влагосодержанием угол склонен к резкому уменьшению при насыщении водой, особенно в весенний период.

Временной фактор также играет важную роль. Для временных траншей, эксплуатация которых длится не более нескольких дней, допускается более крутой угол откоса, если проводятся постоянные визуальные осмотры. Однако при расчете для траншей, которые будут эксплуатироваться дольше недели, даже в устойчивом грунте проектируют откос с пониженным уклоном, чтобы компенсировать возможные деформации и оползни.

В таблице ниже приведены ориентировочные значения углов откоса в зависимости от категории грунта, согласно международным стандартам. Таблица оформлена в виде программного кода, чтобы ее можно было удобно вставлять в текстовые редакторы и техническую документацию.

Таблица 1. Угол откоса траншеи в градусах в зависимости от типа грунта

При необходимости строительства траншеи глубже 3 метров углы откосов обязательно пересматриваются индивидуально, с привлечением инженерно-геологических изысканий и соответствующего расчета на устойчивость. В зонах с сейсмической активностью применяются специальные коэффициенты надежности, а также увеличенные зоны откоса.

При недостаточной устойчивости применяют различные методы усиления: щитовые крепи, распорные системы, шпунтовые ограждения. Выбор зависит от глубины, времени эксплуатации и геологии участка. Для временных траншей чаще используют сборные деревянные или металлические крепи. В долгосрочных проектах применяют инъекционные и анкеровочные методы.

Особенно актуально укрепление откосов траншеи при наличии грунтовых вод, близости подземных объектов или инженерных сетей. Также применяются геосинтетические материалы, армирующие склон и предотвращающие эрозию. Монтаж креплений должен соответствовать международным стандартам по земляным работам, с обязательным контролем после осадков и заморозков.

Техника безопасности при работе в траншеях с откосами включает визуальный осмотр перед сменой, проверку устойчивости и установку ограждений. Рабочие не должны находиться на дне траншеи в случае появления трещин, осыпей или увлажнения стенок. Организация проходов и подъемов осуществляется по специально оборудованным лестницам.

При выполнении земляных работ важно соблюдать правила устройства откоса траншеи, особенно вблизи оживленных участков или зданий. Ответственность за контроль несет производитель работ или инженер-геотехник. Согласно международным стандартам по безопасности земляных работ, каждый откос и крепь подлежат регистрации в журнале работ с ежедневной проверкой. Это исключает случайные разрушения и повышает общую надежность объекта.

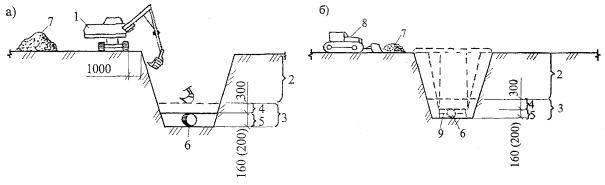

Особое внимание уделяется контролю за погодными условиями: при интенсивных осадках или резком потеплении работы приостанавливаются до восстановления устойчивости откосов. Также необходимо обеспечивать освещение траншей в темное время суток, особенно при глубине более 1,5 м. На объектах, где используется тяжелая техника, организуется безопасная зона минимум 1 м от края откоса, чтобы избежать перегрузки бровки траншеи.

Согласно требованиям охраны труда, персонал должен проходить инструктаж и использовать средства индивидуальной защиты:

• каски;
• сигнальные жилеты;
• при необходимости страховочные пояса.

Для траншей, расположенных на территории с интенсивным движением, обязательна установка ограждений, сигнальной ленты и предупреждающих знаков. Все действия по устройству и контролю откосов фиксируются в исполнительной документации и проверяются перед сдачей объекта.
