Водосточные желоба на крыше

Кровельный желоб – это ключевой элемент водоотвода, от которого напрямую зависит долговечность здания. Его основное назначение заключается в организованном сборе и отводе атмосферных осадков с крыши. Без этой системы дождевая вода и талый снег бесконтрольно стекают по фасаду. Они подмывают фундамент, разрушают отмостку и способствуют загниванию строительных материалов. Разрушение зданий и сооружений происходит в данном случае в ускоренном темпе.

Вода, скапливающаяся на кровле или у основания здания, быстро проникает в микротрещины стен. Это вызывает разрушение штукатурки, коррозию металлических креплений, плесень на утеплителе и сырость внутри помещений. Особенно уязвимыми становятся:

• швы между панелями;
• цоколь;
• нижняя часть фасада.

Именно поэтому даже при строительстве небольшого дома специалисты рекомендуют устанавливать систему водоотведения. Она довольно быстро окупает себя. Просто потому, что предотвращает дорогостоящий ремонт.

Кровельный желоб устанавливается вдоль нижнего края скатов и принимает на себя весь объем осадков с поверхности крыши. Далее вода направляется через воронки в вертикальные водосточные трубы и уходит в дренажную систему или в ливневой сток. При этом важно, чтобы уклон желоба был точно выверен: от 2 до 5 мм на каждый погонный метр. Иначе в системе начнет застаиваться вода, что приведет к деформации и засорам.

Кроме защиты от влаги, желоб выполняет еще одну важную функцию. Он предупреждает эрозию почвы. Потоки воды, падающие с крыши без водоотвода, способны быстро размывать грунт у фундамента. В результате снижается показатель устойчивости здания. При правильной установке кровельные желоба не только сохраняют архитектурную целостность строения, но и способствуют равномерному распределению влаги по участку.

В регионах с минимальным количеством осадков желоба иногда не устанавливают. Особенно если строение имеет широкий карниз и надежную отмостку. Однако даже в засушливых зонах возможны сезонные ливни. Тогда отсутствие водосточной системы может обернуться дорогостоящими проблемами. Поэтому строители все чаще придерживаются универсального подхода. Он заключается в установке водостока в любой климатической зоне. Такой подход справедливо считается стандартом безопасного и долговечного строительства.

Сегодня производители предлагают широкий выбор решений: от бюджетных пластиковых до премиальных медных систем. Стоимость водосточного желоба для крыши варьируется в зависимости от целого ряда критически важных параметров:

• материал;
• диаметр;
• длина;
• тип крепежей;
• степень сложности конфигурации.

Однако затраты на установку полностью оправданы. Ведь правильно собранная водосточная система работает десятилетиями. Она эффективно снижает эксплуатационные расходы и защищает здание от воздействия внешней среды.

От правильно подобранных и установленных элементов водосточной системы напрямую зависит устойчивость здания к атмосферным воздействиям. Один из главных компонентов — кровельный желоб. Его задача заключается в своевременном и эффективном отводе воды от скатов крыши. Важно не допускать застоя влаги на поверхности кровли и у фундамента. Любые просчеты в проектировании или установке ведут к серьезным последствиям:

• сырость в помещении;
• плесень на стенах;
• гниение несущих элементов;
• постепенное разрушение здания.

Чтобы система работала надежно, следует учитывать ряд технических требований. Они разработаны на основе инженерных расчетов и актуальны для различных типов кровель. Вот ключевые из них:

• Геометрия желоба должна обеспечивать свободный проход воды и направлять ее в приемную воронку без задержек. Углубление должно быть достаточно глубоким, чтобы удерживать объем осадков, но не слишком широким, чтобы избежать переохлаждения и обмерзания зимой;
• Минимальная высота борта желоба: от 10 до 12 см. Такой параметр позволяет избежать переливов даже при интенсивных ливнях;
• Угол уклона имеет критическое значение для стабильного водоотведения. Если не соблюсти уклон, вода будет застаиваться, создавая условия для ржавчины, деформаций и образования наледи. Для расчета важно знать, какой уклон для водосточного желоба считается нормативным. Он составляет от 2 до 5 миллиметров на каждый погонный метр (или 0,2–0,3 градуса). Это обеспечивает устойчивое движение воды без чрезмерного ускорения и шума в системе;
• Диаметр желоба и водосточных труб рассчитывается исходя из площади кровли. Средний норматив: 1,5 см² диаметра на каждый квадратный метр ската. Таким образом, для крыши площадью 100 м² потребуется желоб диаметром не менее 15 см;
• Угол наклона кровли также играет роль. Водосточную систему с желобами рекомендуется устанавливать на крышах с уклоном не менее 15 градусов. Это обеспечивает естественный сток воды и исключает застойные зоны;
• Прочные кронштейны и точная схема крепления являются обязательным условием для долговечности и эффективности системы. На каждый погонный метр желоба устанавливается минимум один держатель, особенно в регионах с повышенной снеговой нагрузкой.

В климатических зонах с риском замерзания воды желательно использовать системы с подогревом или предусматривать внутренний слив. Это помогает избежать образования ледяных пробок и повреждения труб в холодное время года.

Международный стандарт DIN 18460-1989 требует учитывать не только площадь скатов, но и пропускную способность всей водосточной системы. Это позволяет избежать критических ошибок в проектировании, особенно при обустройстве сложных крыш с несколькими уровнями или мансардными надстройками.

Следование этим требованиям гарантирует стабильную работу водостока в течение многих лет. Правильно подобранный и смонтированный кровельный желоб становится не просто защитой от воды. Он обеспечивает долговечность дома.

Современные водосточные желоба и трубы выпускаются в различных конфигурациях. Каждая из них оптимально подходит под определенные условия эксплуатации и архитектурные решения зданий. Рассмотрим основные виды кровельных желобов, их особенности, преимущества и ограничения.

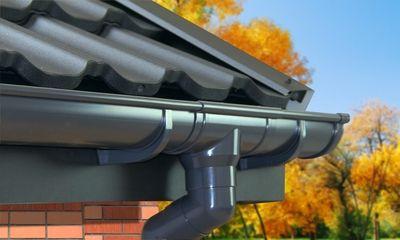

Полуэллиптические желоба

Этот тип желобов широко применяется для крыш с большой площадью скатов. Полуэллиптическая форма обеспечивает повышенную пропускную способность, что особенно важно при сильных ливнях и обильных осадках. Диапазон стоимости таких моделей составляет от 650 до 1 500 условных единиц за штуку длиной 3 метра.

Преимущества:

• подходят для крупных крыш с большими объемами воды;
• вместительная форма эффективно справляется с сильным потоком осадков;
• относительно простой монтаж, доступный даже новичкам;
• эстетичный внешний вид, подчеркивающий архитектурный стиль здания.

Недостатки:

• чаще изготавливаются из металла, что увеличивает вес конструкции;
• требуют надежного и прочного крепления из-за значительной массы.

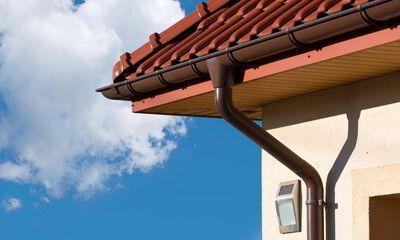

Полукруглые желоба

Самые популярные и распространенные модели. Они универсальны и подходят для крыш любой формы и размера. Надежные ребра жесткости придают конструкции прочность и устойчивость к механическим повреждениям, таким как падение веток или сильный ветер. Срок службы полукруглых желобов достигает 25 лет.

Стоимость: модели из металла варьируются от 800 до 1 400 условных единиц за 3 метра, медные желоба — от 20 000 условных единиц за штуку.

Преимущества:

• универсальность и простота установки;
• эффективное продвижение воды без препятствий;
• высокая прочность и долговечность.

Ограничения:

• рекомендуются преимущественно для малоэтажного строительства;
• размеры ограничены по сравнению с другими формами.

Желоба квадратной и прямоугольной формы

Этот тип желобов отличается нестандартной формой с острыми углами, но при этом обладает увеличенной пропускной способностью: до 50–60% больше за счет геометрии. Такие конструкции прочны, устойчивы к деформациям, в том числе при замерзании воды, и отлично подходят для определенных архитектурных стилей. Стоимость бюджетных моделей начинается от 440 условных единиц за 3 метра, премиальные из меди и металла: от 19 000 условных единиц за штуку.

Преимущества:

• долговечность и надежность;
• устойчивость к расширению льда;
• большая емкость для сбора воды;
• статусный и эстетичный внешний вид, особенно у медных вариантов.

Недостатки:

• не всегда доступны в розничной продаже;
• в уголках могут скапливаться мусор и листья;
• сложности при использовании снегозадержателей, требующие специального монтажа.

Важный момент при выборе и монтаже водосточных желобов и труб заключается в соответствии форм и размеров элементов системы. Для полуэллиптических и полукруглых желобов подходят круглые водосточные трубы. В случае квадратных или прямоугольных желобов применяются трубы соответствующей формы – квадратные или трапециевидные, что обеспечивает максимальную эффективность отвода воды и надежность конструкции в целом.

Формулы для расчета параметров водосточной системы

Для расчета уклона желоба используется формула:

$$i = \frac{h}{L} \times 1000$$

где:

• $i$ — уклон в мм/м
• $h$ — перепад высоты в мм
• $L$ — длина участка в м

Для расчета диаметра желоба:

$$D = \sqrt{\frac{4 \times S \times k}{\pi \times v}}$$

где:

• $D$ — диаметр желоба в см
• $S$ — площадь ската в м²
• $k$ — коэффициент интенсивности осадков (обычно 1,5)
• $v$ — скорость потока воды в м/с
• $\pi$ — число пи (≈ 3,14)
