Все, что необходимо знать о разработке траншей для трубопровода

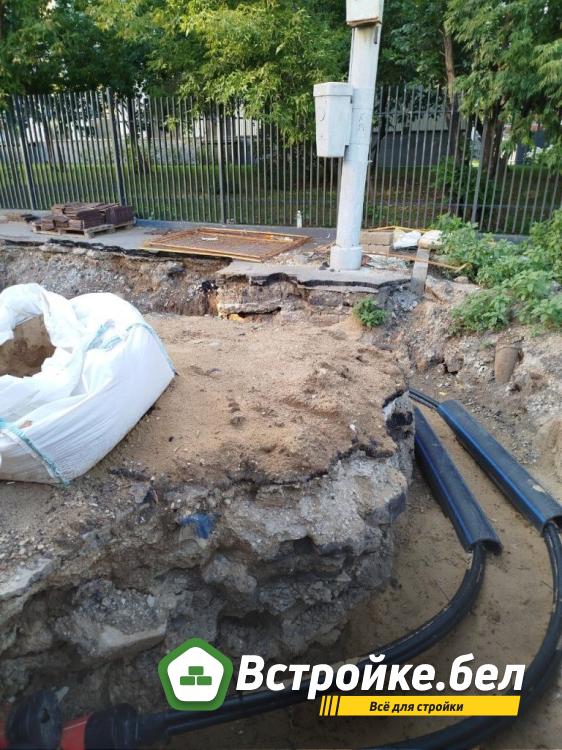

Любая траншея для трубопровода представляет собой выемку в грунте, предназначенную для укладки инженерных коммуникаций: водопровода, канализации, дренажа, газопровода или теплотрассы. Основная задача такой траншеи – обеспечить необходимую защиту труб от механических и температурных воздействий, предотвратить смещение трубопровода и обеспечить доступ для возможного ремонта.

Стандарты устройства траншей регламентируются строительными нормами и правилами, а также техническими регламентами, в зависимости от типа труб. Глубина траншеи зависит от глубины промерзания грунта и уровня залегания труб.

Обычно трубы укладываются на глубину 1,2–2 м, но в северных регионах это значение может превышать 3 м. Учитываются и другие параметры:

• вид грунта;
• подземные воды;
• тип и диаметр труб;
• нагрузка на поверхность (например, если сверху проходит дорога).

Также проект предусматривает защитный слой из песка или щебня, гидроизоляционные материалы, бетонные лотки или футляры. Конструкция траншеи должна соответствовать не только проектным, но и фактическим условиям на площадке, включая сейсмичность региона, склонность к оползням, уровень грунтовых вод и наличие коммуникаций.

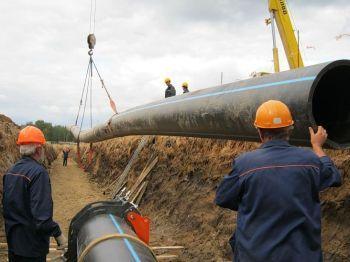

Правильно рассчитанная ширина траншеи для трубопроводов зависит от нескольких факторов: внешнего диаметра труб, способа укладки, типа грунта, возможности использования техники и необходимости монтажа утеплителей, футляров или бетонных оснований. Согласно нормативам, минимальное расстояние от наружной поверхности трубы до стенки траншеи должно составлять не менее 0,2 м с каждой стороны, а при ручной укладке – не менее 0,4 м. Таким образом, если диаметр трубы составляет 500 мм, минимальная ширина траншеи должна быть 0,9–1,3 м.

Однако при наличии нескольких трубопроводов в одной траншее или необходимости размещения защитных конструкций, ширина увеличивается. В скальных или твердых грунтах для безопасности рабочих предусматриваются дополнительные расширения. Ширина также зависит от техники: для прокладки с использованием экскаватора необходимо, чтобы ковш мог свободно работать внутри траншеи, не задевая ее стенки и не повреждая трубы. Учитываются и условия обратной засыпки: если применяется механизированная трамбовка, требуется обеспечить пространство для ее маневра. Широкая траншея также предпочтительна при укладке изолированных труб, чтобы не нарушить их защитный слой.

Корректный расчет траншеи для трубопровода начинается с анализа проектной документации и геологических данных. Важно учесть глубину промерзания, плотность и тип грунта, уровень залегания грунтовых вод, а также нагрузку от поверхности. Далее определяется длина, глубина и ширина траншеи в соответствии с трассой трубопровода. Для вычисления объема земляных работ используют стандартную формулу: V = L × B × H, где:

L – длина, B – ширина, H – глубина.

При нестабильном рельефе или переменном профиле грунта используется метод усредненных сечений. Например, если глубина траншеи варьируется от 1,2 до 1,6 м, а ширина от 0,8 до 1,0 м, то берутся средние значения и рассчитывается объем для каждой секции отдельно. При необходимости учитывается коэффициент разрыхления грунта. Это позволяет точно спланировать объем вывоза или складирования вынутой земли. Для песков он составляет 1,1–1,2, для глин – до 1,4. Дополнительно проектировщики закладывают «запас» – 5–15 % объема на случай непредвиденных условий.

Также производится расчет устойчивости откосов и временного крепления. В некоторых случаях траншею проектируют с уклоном, если необходимо обеспечить естественный сток воды. Например, при прокладке ливневой канализации или дренажа.

Особое внимание при расчете траншеи для трубопровода уделяется соблюдению строительных норм и правил, которые регламентируют параметры траншеи в зависимости от типа трубопровода (водопровод, канализация, газ, тепло) и условий местности. В городских условиях, например, ограниченность пространства требует применения узких траншей и часто использования специальных методов крепления стенок. При этом учитывается не только непосредственное размещение труб, но и пространство для монтажных работ, размещения песчаной подушки и, при необходимости, теплоизоляции или футляров.

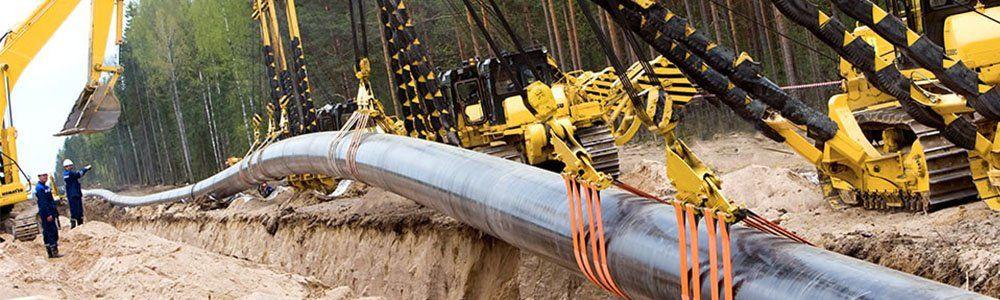

Расчет траншеи для трубопровода также включает подбор техники для выполнения земляных работ. Для этого рассчитывается производительность экскаваторов, объем сменной разработки и возможные ограничения по глубине копки. Если трубопровод проходит через участки с плотной застройкой, расчет дополняется анализом вибрационного воздействия от работ на соседние здания и инженерные сети. Это требует применения малошумной техники или ручной доработки отдельных участков.

Также необходимо учитывать перепады температур в течение года, которые могут повлиять на геометрию траншеи. При промерзании и оттаивании грунт может смещаться, поэтому в расчет закладывают температурные коэффициенты устойчивости и просадки. Для труб, прокладываемых в климатических зонах с суровыми зимами, применяются дополнительные меры – увеличивают глубину залегания, усиливают изоляцию, применяют подогрев или термокабели.

Важной частью расчета является составление плана поэтапной отсыпки и уплотнения грунта после укладки труб. Каждая траншея требует индивидуального подхода в зависимости от состава и состояния почвы, сезона выполнения работ, глубины прокладки и требований к долговечности сооружения. Современные цифровые технологии, включая BIM-моделирование и геоинформационные системы (ГИС), позволяют повысить точность всех расчетов и минимизировать погрешности при строительстве.

Принятые размеры траншеи для прокладки трубопровода зависят от назначения трубопровода и инженерных условий местности. Глубина траншеи определяется с учетом климатической зоны:

• в умеренном климате это 1,2–1,8 м;
• в теплых регионах — от 0,7 м;
• в северных и арктических зонах – до 3–3,5 м. Ширина траншеи выбирается так, чтобы обеспечить необходимый зазор от трубы до стенки и возможность безопасного монтажа. Например, при диаметре трубы 200 мм ширина составит около 0,8–1,0 м. При этом для коммуникаций большого диаметра (до 1000 мм) или параллельной укладки нескольких труб ширина может достигать 2,5–3 м.

Стандарты также регламентируют расстояния между параллельно уложенными трубами:

• не менее 0,1 м между теплоизоляцией и стенкой траншеи;
• от 0,4 м до 1 м – между осями труб в зависимости от назначения.

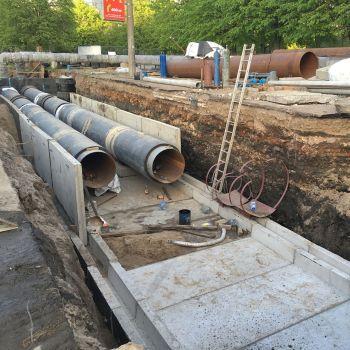

Дополнительно учитывается наличие защитных футляров, особенно в местах пересечения с дорогами или инженерными сетями. Размеры корректируются в зависимости от типа прокладываемой системы – для гравитационных трубопроводов (ливневая канализация, дренаж) требуется уклон, который формирует переменную глубину траншеи вдоль трассы. При этом учитываются осадки и плотность грунта после обратной засыпки, в проект вносятся данные о просадке и необходимости дополнительного уплотнения.

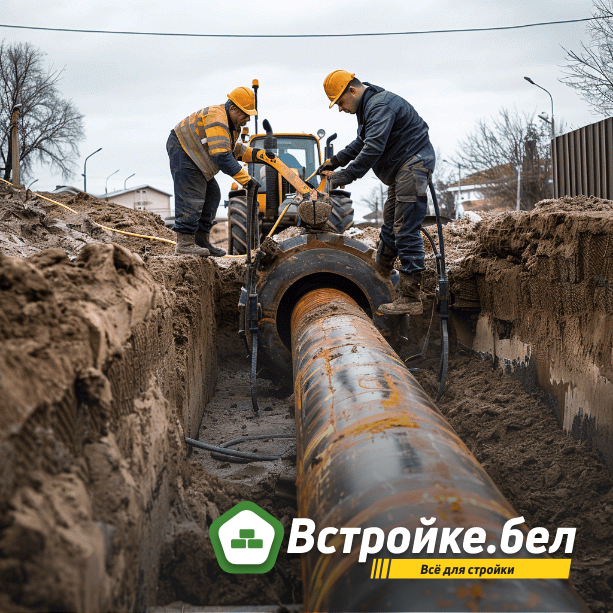

Откосы для траншеи трубопровода играют ключевую роль в обеспечении безопасности работ и долговечности конструкции. В зависимости от глубины и типа грунта стенки траншеи могут осыпаться, особенно при высокой влажности или в глинистых почвах.

По нормативам, при глубине до 1,25 м допускается вертикальная стенка, если грунт устойчивый. При большей глубине необходимо устройство откосов под углом. В песчаных и супесчаных почвах угол откоса составляет 45–60°, в глинах — около 30–45°, в скальных породах допускается почти вертикальная стенка. При глубине более 5 м проектируются специальные крепи – щиты, распорки, шпунтовые ограждения.

Иногда применяются бетонные или металлические блоки. Это особенно важно в условиях плотной застройки или при укладке трубопровода под проезжей частью. Временные крепления позволяют проводить монтаж безопасно даже в нестабильных грунтах. Кроме того, при наличии грунтовых вод выполняется дренаж или откачка воды из котлована. Нарушение технологии устройства откосов приводит к авариям: обрушениям стенок, повреждению труб или даже человеческим жертвам. Современные проектные системы позволяют моделировать поведение откосов в различных условиях и заранее учитывать риски. Уклон также необходим при обратной засыпке, чтобы грунт не создавал боковое давление на трубы.
