Нюансы и сложности свайного фундамента с монолитным ростверком

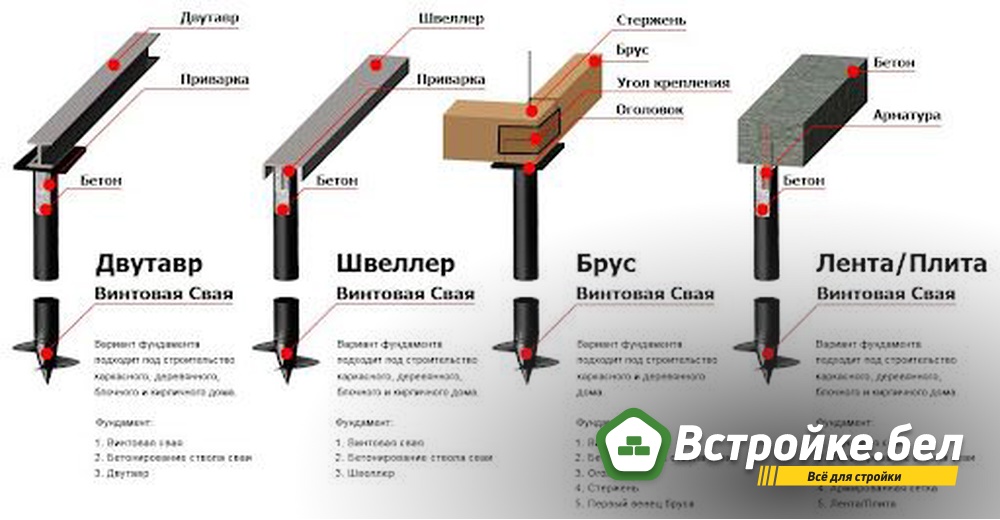

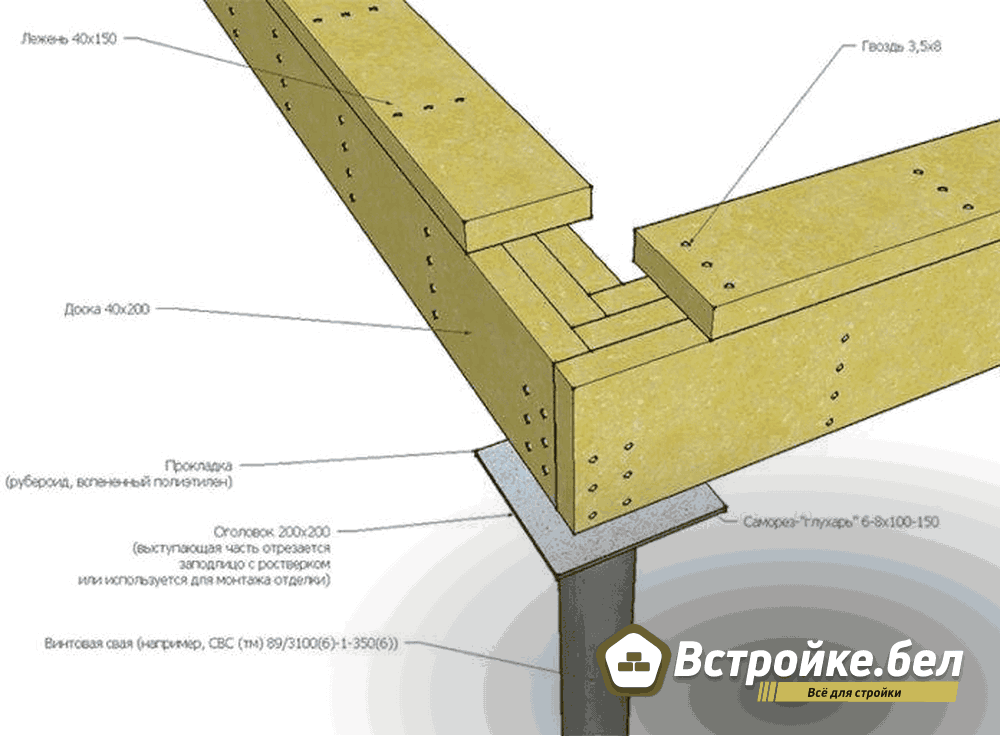

Для самостоятельного подсчета необходимого количества материалов для создания конструкции фундамент для частного дома сначала определяют длину ростверка. При использовании металлического либо деревянного пояса это значение является прямым количеством стройматериала. При монтаже бетонного монолита расчет несколько усложняется.

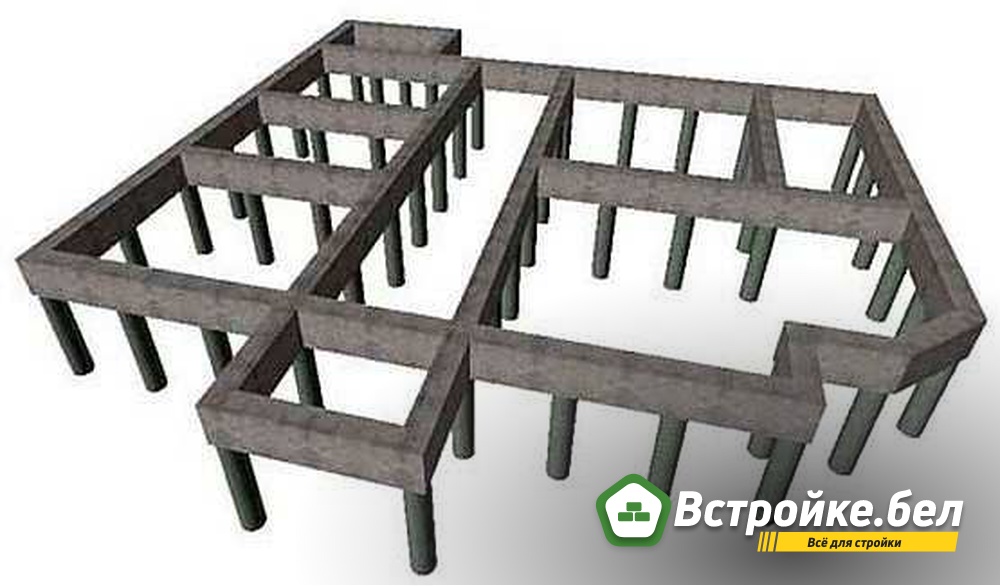

Рассмотрим на примере, как рассчитывают свайный фундамент под дом. Допустим, необходимо построить здание габаритами 6 на 8 м, имеющее две несущие стены внутри: 4 м и 6 м. В такой ситуации длину ростверка определяют следующим образом: (8 + 6) умножить на 2, затем прибавить 4 и прибавить 6. Итоговое значение равно 38 м. Такого грамотного подхода требует технология свайно ростверкового фундамента.

После этого вычисляют объем монолита, предварительно рассчитав площадь сечения конструкции фундамент для частного дома. При параметрах ленты 0,3 на 0,4 м этот показатель равен 0,12 кв. м. Тогда необходимый объем бетона для монолита составит: 38 м умножить на 0,12 кв. м равно 4,56 куб. м.

При этом важно учитывать, что в объем монолита системы свайный фундамент под дом не включены сваи. Для каждой опоры объем рассчитывают отдельно и суммируют с объемом ростверка. Также к итоговой цифре добавляют запас 5-7 процентов на усадку бетонной смеси и технологические потери при заливке. Тут можно просчитать потребность в бетонной смеси в рамках комплекса работ технология свайно ростверкового фундамента.

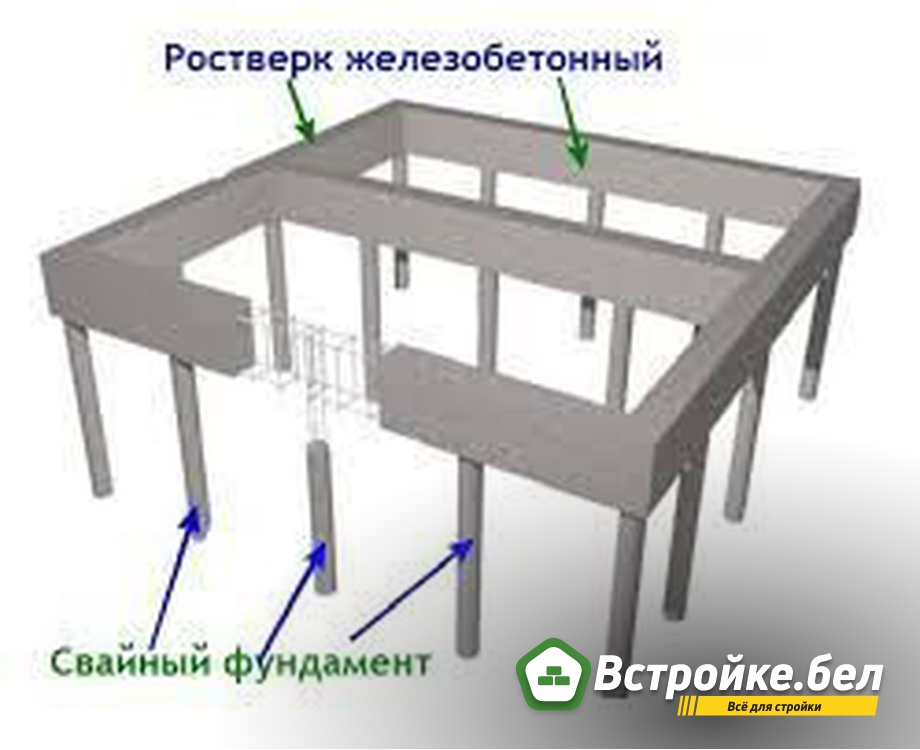

Монолитный ростверк – это тяжелая железобетонная конструкция. Его масса может достигать нескольких тонн в зависимости от длины и сечения ленты. Поэтому монтаж основания свайный фундамент под дом имеет свои особенности, которые нельзя игнорировать. Чтобы гарантировать максимальную прочность всего фундамента и позволить ему успешно противостоять сезонным подвижкам грунта (пучению, просадкам, горизонтальным сдвигам), необходимо грамотно выполнить армирование. Арматура работает на растяжение – бетон отлично держит сжатие, но без стали легко ломается на изгиб. В свайно-ростверковой системе самые напряженные зоны – это места соединения свай с лентой и углы ростверка. Важно строго следовать всем этапам технических требований комплекса работ технология свайно ростверкового фундамента.

Правильное армирование конструкции фундамент для частного дома разделяется на два ключевых этапа: армирование самих свай и армирование монолитного ростверка. Рассмотрим каждый из них подробно:

1. Армирование опор (свай). Когда сваи изготавливают непосредственно на строительной площадке методом буронабивной технологии, внутри пробуренной скважины сначала размещают опалубку (чаще всего это свернутый в цилиндр рубероид или асбестоцементная труба). Затем внутрь этой опалубки необходимо установить жесткий арматурный каркас. Для этого берут металлические прутья рифленого профиля диаметром 10-12 мм. Прутья располагают вертикально, равномерно по окружности скважины. Обычно используют от 3 до 4 прутьев на одну сваю диаметром 30 см. Чтобы каркас не разваливался при заливке бетона, вертикальные прутья соединяют между собой горизонтальными перемычками. Перемычки делают из более тонкой гладкой арматуры диаметром 6-8 мм или из вязальной проволоки. Их устанавливают с шагом 40-50 см по всей высоте сваи. Соединение системы свайный фундамент под дом выполняют либо сваркой (требует аккуратности, чтобы не пережечь металл), либо вязальной проволокой – это проще и надежнее для частного строительства. Важнейшее правило: верхние концы вертикальной арматуры каждой сваи обязательно должны выступать над телом сваи минимум на 15-20 см, а лучше на 30-40 см. Как требует технология свайно ростверкового фундамента. Эти выпуски нужны для того, чтобы потом надежно связать арматуру сваи с арматурным каркасом ростверка. Если этого не сделать, свая и лента будут работать по отдельности, и фундамент быстро треснет в месте их соединения. Нижние концы арматуры для повышения устойчивости можно загнуть в виде буквы L или просто завести на 10-15 см вниз, но прямой выпуск вверх – это обязательное условие;
2. Армирование монолитного ростверка. Когда все сваи залиты бетоном и бетон набрал первичную прочность (обычно через 3-5 суток), приступают к устройству ростверка. Сначала монтируют опалубку – деревянные щиты, которые задают форму ленты: ширину и высоту. Внутрь этой опалубки укладывают арматурный каркас. Делают его так. Берут рифленую арматуру диаметром 12-14 мм для продольных поясов. Для ростверка высотой 40 см достаточно двух поясов: нижнего (на расстоянии 5-7 см от дна опалубки) и верхнего (на расстоянии 5-7 см от верха ленты). Расстояние между поясами по вертикали обычно составляет 25-30 см. Продольные прутья укладывают вдоль всей ленты с шагом 10-15 см друг относительно друга. Для ростверка шириной 30 см достаточно 2-3 прутьев в каждом поясе. Эти продольные прутья соединяют между собой поперечными хомутами из гладкой арматуры 6-8 мм. Хомуты ставят с шагом 30-40 см по длине ростверка. В местах примыкания внутренних стен к наружным и в углах здания шаг хомутов уменьшают до 20 см, так как эти зоны испытывают максимальные нагрузки.

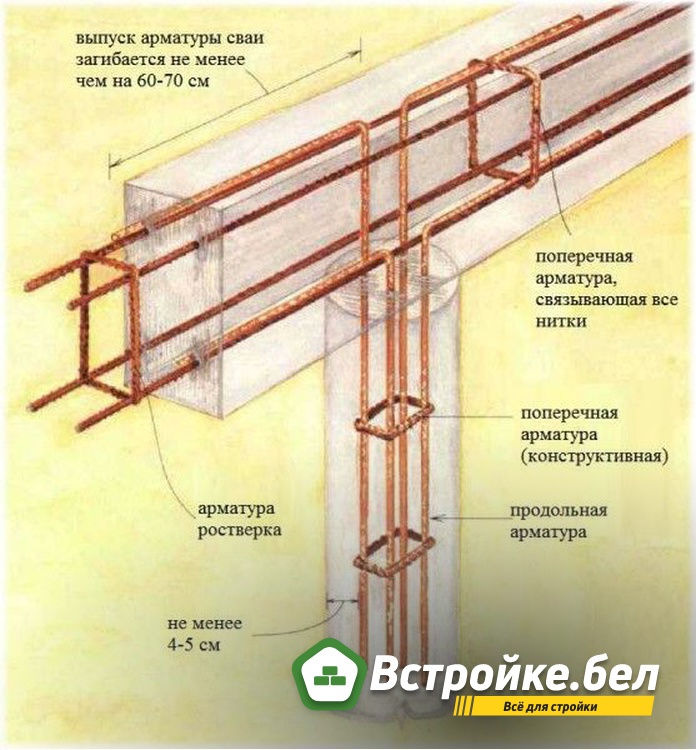

Теперь самое главное – связка ростверка со сваями. Без этого система фундамент для частного дома не будет надежной и долговечной. Выступающие из каждой сваи выпуски арматуры нужно расположить внутри опалубки ростверка и прочно соединить их с продольными поясами арматуры ленты.

Соединение делают вязальной проволокой или сваркой. Каждый выпуск связывают с верхним и нижним продольным прутом ростверка. Таким образом, свая и лента превращаются в единую жесткую пространственную конструкцию. Если длина выпусков недостаточна, наращивать арматуру сваркой или проволокой нежелательно. Лучше сразу сделать выпуски длиннее на этапе армирования свай.

Кроме того, арматурный каркас ростверка нельзя укладывать прямо на дно опалубки. Между арматурой и дном опалубки, а также между арматурой и боковыми стенками опалубки должен оставаться защитный слой бетона толщиной 3-5 см. Для этого используют пластиковые фиксаторы (стульчики) или подкладывают куски кирпича. Это защитит сталь от коррозии внутри бетона.

После того как армирование полностью выполнено и все выпуски свай надежно соединены с каркасом ростверка, приступают к заливке бетона. Это крайне важно, чтобы была соблюдена технология свайно ростверкового фундамента. Бетон используют марки не ниже М250 (класс В20). Заливку желательно выполнять за один прием, чтобы не было холодных швов – мест, где свежий бетон схватывается с уже застывшим без вибрации.

После заливки бетон уплотняют глубинным вибратором или хотя бы штыкуют лопатой для удаления пузырьков воздуха.

Поверхность ростверка выравнивают правилом и накрывают пленкой, чтобы бетон равномерно набирал прочность и не трескался от быстрого высыхания. Опалубку снимают через 7-14 дней в зависимости от погоды, а полную нагрузку на фундамент можно давать через 28 суток.

При соблюдении всех этих правил армирования и заливки монолитно-свайно-ростверковое основание выдержит вес бани из СИП-панелей, не даст трещин и не деформируется при морозном пучении или осадке грунта.

Наиболее часто неопытные застройщики при сооружении свайной системы фундамент для частного дома с монолитным ростверком по неопытности допускают следующие ошибки:

1. Плохо соединяют арматуру опор и ростверка, из-за чего связка между сваями и лентой получается слабой, и фундамент работает как два отдельных элемента;

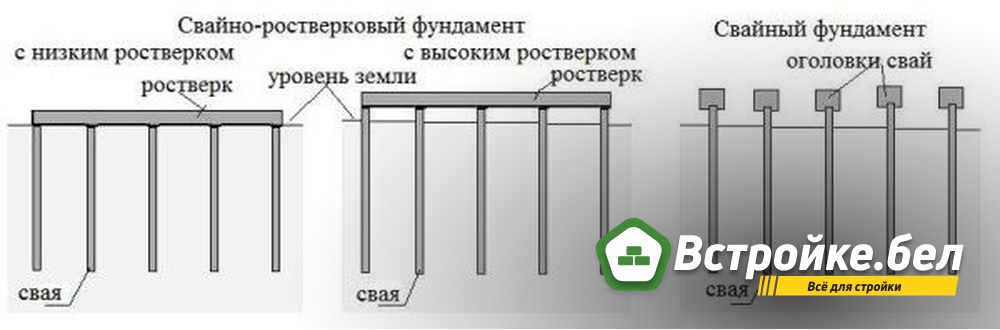

2. Делают слишком незначительный воздушный зазор при сооружении высокого варианта ростверка в системе свайный фундамент под дом, что приводит к контакту ленты с пучинистым грунтом и выдавливанию фундамента зимой;
3. Крепят мало свай в рамках программы технология свайно ростверкового фундамента или устанавливают их с чрезмерно большим шагом, из-за чего происходит прогиб ростверка под весом стен и кровли, появляются трещины.

Все такие ошибки требуют непременного исправления. Усиление соединений арматуры выполняют путем дополнительной вязки выпусков. При нехватке свай монтируют в системе фундамент для частного дома дополнительные опоры с обязательной привязкой к ростверку. Недостаточный воздушный зазор исправляют подкопом грунта под лентой или увеличением высоты цоколя.

Дополнительно приводим несколько рекомендаций:

1. Выполнять более заглубленный монолит только ради того, чтобы обеспечить место для подвального помещения, непрактично, поскольку это значительно увеличит затраты на бетон и земляные работы. Целесообразнее немного выше поднять сваи, выложив между ними кирпичные стены – так называемую забирку. Это даст и тепло системе свайный фундамент под дом, и дополнительную жесткость всему фундаменту;
2. Закрепляя в опалубке армирующий каркас, требуется понимать, что монолит со временем может крошиться у самой поверхности. Поэтому прутки арматуры необходимо располагать минимум на удалении 5 см от внешнего среза бетона. Это обеспечит защитный слой, предотвращающий коррозию, стали при попадании влаги через микротрещины.

Для усиления бетонного монолита технология свайно ростверкового фундамента запрещает применять композитные изделия из стеклопластика или базальта. Хотя их производители постоянно рекламируют достоинства пластиковой арматуры (легкость, отсутствие коррозии, дешевизну), однако они старательно замалчивают то, что надежность такого материала не успела пройти проверку временем. У композитной арматуры низкая устойчивость к изгибу, она плохо держит растяжение в узлах соединений, а ее поведение в бетоне через 20-30 лет никто достоверно не изучал.

Поэтому явно преждевременно говорить, что композитная продукция имеет вековую гарантию надежности. Для силовых конструкций фундаментов действующие строительные нормы (СНиП) пока рекомендуют только стальную арматуру.

Выполняя вязку каркаса, запрещено использовать сварку. Соединять прутки необходимо только посредством их увязывания мягкой вязальной проволокой диаметром 1-1,5 мм. При сварке в месте соединения металл нагревается, а затем быстро остывает. При резком температурном перепаде изменяется внутренняя кристаллическая структура металла – он становится хрупким. В результате армирование теряет прочность на разрыв и становится менее надежным. Сварной каркас может лопнуть прямо в бетоне при первых же подвижках грунта. Вязка проволокой, напротив, сохраняет пластичность соединений.
