Разновидности шумоизоляционных оконных конструкций

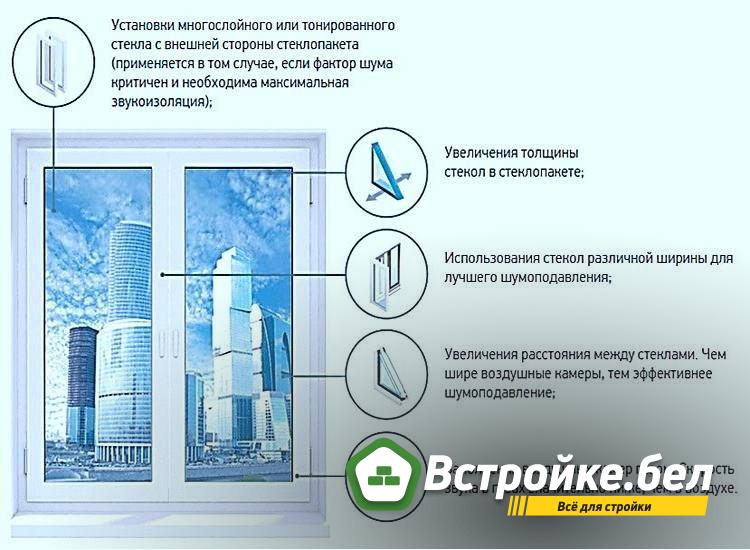

Эффективная защита от уличного шума во многом зависит от того, какие конструктивные решения применяются при создании оконного блока. Современные производители используют целый комплекс технологий, позволяющих значительно снизить уровень проникновения звуков в помещение. К основным методам относятся: - увеличение толщины стекла и количества слоев в стеклопакете, что обеспечивает дополнительный барьер для акустических волн; - подбор оптимальной ширины воздушных камер и использование инертных газов, которые создают внутри стеклопакета среду с улучшенными звукопоглощающими свойствами; - применение многоуровневых систем герметизации и высокая прочность соединения стеклопакета с профилем, благодаря чему исключаются щели и вибрационные колебания. Современные окна с повышенной шумоизоляцией представляют собой не отдельный тип изделий, а целую категорию конструкций, объединенных схожими техническими характеристиками. Их классифицируют сразу по нескольким параметрам: - материалу профиля, который может быть пластиковым, деревянным или алюминиевым, причем каждый вариант имеет свои акустические особенности; - типу профиля: количество камер и их конфигурация напрямую влияют на способность конструкции препятствовать прохождению шума; - разновидности стеклопакета, где учитывается не только число стекол и камер, но и их толщина, наличие специальных пленок или многослойных триплексных элементов.

При выборе шумозащитных систем большое значение имеет не только стеклопакет, но и материал, из которого выполнен профиль. Именно он определяет долговечность конструкции, уровень теплоизоляции и способность удерживать многослойные стеклопакеты. Пластиковые профили сами по себе практически не снижают уровень шума, так как жесткий ПВХ не обладает свойством поглощать звуковые волны. Однако конструкция рам для таких систем имеет решающее значение: глубина профиля должна составлять не менее 70 мм, чтобы появилась возможность установить трехкамерные стеклопакеты. К основным преимуществам пластиковых профилей относят: - хорошие шумоизоляционные показатели при правильной комплектации; - высокую энергоэффективность и сохранение тепла; - сопротивление теплопередаче на уровне 0,8 м²·K/Вт; - точность подгонки при монтаже; - прочность, обеспечиваемую замкнутым контуром армирования. К минусам таких решений можно отнести значительный вес квадратного метра конструкции и сравнительно высокую стоимость. На практике чаще всего используют пятикамерные шумозащитные стеклопакеты, выпускаемые ведущими брендами: Trocal Inno-Nova Ideal-7000, KBE, Veka и Rehau. Наряду с пластиковыми профилями широкое распространение получили деревянные конструкции. Современные деревянные блоки могут изготавливаться как с раздельными, так и со спаренными створками. Такое решение обеспечивает высокий уровень защиты от шума даже при использовании обычного асимметричного остекления. Как правило, наружная створка комплектуется одинарным стеклом толщиной 4 мм, а внутренняя — многокамерным стеклопакетом. Примером являются финские окна Domus, в которых используется формула остекления 3/(80–195)/4/10/4. При ширине коробки от 105 до 220 мм они способны снижать шум на уровне до 43 дБ. Шведские окна Joinex, имеющие конструкцию 4/(40–60)/4/12/4 и наружный триплекс, обеспечивают еще более высокий показатель – до 50 дБ при меньшем весе. Средняя стоимость подобных систем составляет порядка 250 евро за квадратный метр. Преимущества деревянных шумозащитных конструкций: - прочность, достигаемая за счет использования четырехслойного клееного бруса; - высокая теплоизоляция: коэффициент сопротивления теплопередаче около 1,05 м²·K/Вт; - звукоизоляция до Rw=50 дБ; - экологическая чистота материала; - срок службы, превышающий 50 лет. Недостатки таких решений связаны с их высокой ценой, сложностью установки и необходимостью дополнительной монтажной рамы. Тем не менее именно такие профили часто рассматривают для установки, когда речь идет про долговечные и эстетически привлекательные окна в современном доме, способные сочетать в себе комфорт, энергоэффективность и надежную защиту от внешнего шума.

Помимо качества стеклопакета, важную роль в формировании акустического комфорта играет и конструкция профиля. Хотя степень ее влияния несколько ниже, именно параметры профильной системы определяют жесткость всей конструкции и способность выдерживать нагрузку многослойных стеклопакетов. Ключевыми характеристиками, которые обеспечивают высокую шумоизоляцию, являются: - увеличенная монтажная ширина профиля; - максимальное количество внутренних камер; - толщина наружной стенки не менее 2,8 мм. Эксперты рекомендуют для достижения ощутимого акустического эффекта выбирать профиль с глубиной не менее 70 мм и шестью камерами. Ярким примером служат системы WDS 7S и WDS 8S, которые позволяют устанавливать широкие стеклопакеты толщиной 40–44 мм. Основные преимущества подобных профилей: - высокая прочность за счет увеличенной толщины наружных стенок (2,9–3,0 мм); - надежный сварной шов, гарантирующий долговечность; - усиленное закрытое армирование толщиной 1,5–2,0 мм; - жесткость конструкции и устойчивость к значительным ветровым нагрузкам; - минимальная деформация даже при проседании фундамента здания; - отличные показатели теплозащиты — до 1,25 м²·°C/Вт; - звукоизоляция на уровне до 47 дБ; - стойкость к ударам при низких температурах (до –30 °С); - продолжительный срок службы, который может достигать 45 лет. Большая монтажная глубина профиля дополнительно обеспечивает надежную фиксацию всей фурнитуры, а также возможность активной эксплуатации створок без риска снижения герметичности. Это объясняется наличием многочисленных внутренних перегородок, которые укрепляют конструкцию и препятствуют ее деформации. К недостаткам подобных систем относят сравнительно высокую цену и определенные трудности при установке, связанные с увеличенными размерами и весом оконного блока. Тем не менее именно такие технические решения отвечают самым строгим требованиям к окнам, когда речь идет о сочетании шумоизоляции, прочности и долговечности в условиях интенсивной эксплуатации.

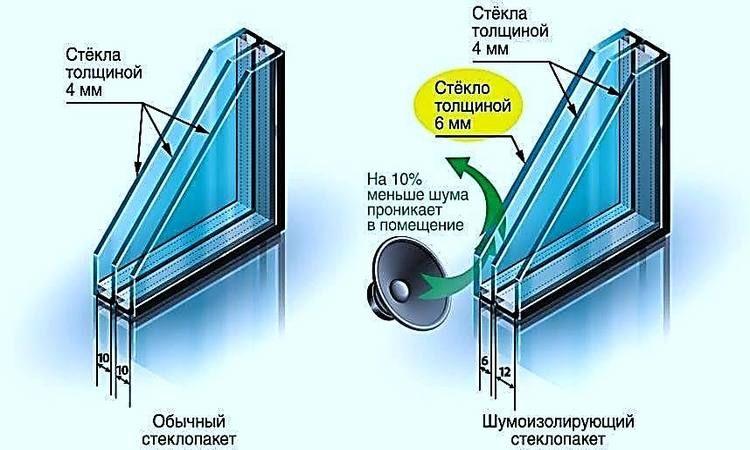

Именно стеклопакет играет решающую роль в формировании акустического комфорта: он занимает почти 80 % поверхности оконного блока и фактически выступает в роли большой мембраны, через которую уличный шум способен проникать в помещение. Поэтому улучшение его конструкции напрямую влияет на способность системы снижать уровень звукового давления. Для придания стеклопакету шумозащитных свойств применяют несколько инженерных решений: 1. Использование триплекса вместо обычного стекла. Триплекс – это многослойная конструкция из двух стекол, скрепленных между собой эластичной полимерной пленкой. Такая прослойка не только делает стекло прочнее и безопаснее, но и существенно снижает проникновение звуковых волн по сравнению с монолитным стеклом; 2. Формирование многокамерных конструкций с разной шириной дистанции. При прохождении через воздушные промежутки различной толщины звуковые колебания постепенно теряют интенсивность, что позволяет снизить громкость внешних шумов; 3. Заполнение камер инертным газом. Наиболее часто применяется аргон, который увеличивает тепловое сопротивление стеклопакета и одновременно выступает как эффективный звукоизолятор. Более вязкий по сравнению с воздухом газ способен уменьшать громкость посторонних шумов на 25–30 %. Максимальный уровень защиты достигается в трехкамерных стеклопакетах и выше. В специализированных моделях, где требуется высокая звукоизоляция, применяют гексафторид серы (SF6), который по своим свойствам превосходит аргон и позволяет практически полностью блокировать проникновение уличного шума. Преимущества «тихих» стеклопакетов: - высокая механическая прочность; - дополнительный уровень безопасности; - отличные показатели энергоэффективности; - способность снижать уровень шума на десятки децибел. К недостаткам можно отнести только их более высокую стоимость по сравнению со стандартными вариантами. Средние показатели звукоизоляции для различных формул «тихих» стеклопакетов таковы: - 4/16/4 (Ar) – до 32 дБ, стоимость около 45 евро/м²; - 4/6/4/12/4 – до 33 дБ, около 43 евро/м²; - 6/10/4/10/4 (Ar) – до 34 дБ, около 49 евро/м²; - 6/10/4/10/4 (SF6 + Ar) – до 38 дБ, около 50 евро/м²; - 4/12/9 (триплекс) – до 42 дБ, около 68 евро/м²; - 4/10/4/10/9 (триплекс) – до 44 дБ, около 71 евро/м². Формула стеклопакета отражает последовательность расположения слоев: толщину стекол и промежутков между ними в миллиметрах. Обозначения «Ar» и «SF6» указывают на использование аргона или гексафторида серы в качестве наполнителя.

Стекло как материал обладает высокой жесткостью и практически лишено выраженных акустических свойств. При попадании звуковой волны на поверхность стеклянного листа часть колебаний действительно отражается, однако сам лист начинает вибрировать и передавать шум внутрь помещения. Увеличение толщины стекла способно снизить уровень проникновения шума лишь частично, поэтому данное решение не считается универсальным. Создать стеклопакет, сопоставимый по уровню звукоизоляции с полноценной стеновой конструкцией, в принципе невозможно, так как альтернативы прозрачному стеклу пока не существует. По этой причине производители разрабатывают дополнительные конструктивные решения, позволяющие улучшить защитные характеристики. Одним из ключевых направлений стало использование специализированных акустических герметиков и уплотнителей в зонах примыкания стеклопакета к профилю. Материалы на основе силикона и EPDM демонстрируют высокую эластичность, что позволяет им работать как демпферы: они гасят вибрации стеклянных листов и препятствуют передаче звуковых колебаний. Важным фактором выступает и организация рамной части. Исследования показали, что импостные конструкции, при которых полотно делится горизонтальными или вертикальными перемычками, обеспечивают более высокий уровень защиты от шума по сравнению с системами с цельным остеклением. В то же время декоративные элементы, встроенные в стеклопакет, такие как шпросы или декоративные накладки, оказывают отрицательное влияние на акустические показатели. Со временем под воздействием перепадов температур они могут отклеиваться и даже становиться дополнительным источником шума, создавая дребезжание. Таким образом, конструктивные решения в равной степени важны для формирования акустического комфорта, как и параметры стеклопакета или профиля. Именно комплексный подход позволяет создавать по-настоящему эффективные окна, которые сочетают в себе эстетичность, долговечность и способность снижать уровень внешнего шума.
