Схемы и методы укрепления старого фундамента и иные нюансы

Обеспечение надежности фундамента – ключевая задача при эксплуатации и реконструкции зданий. Рассмотрим методы усиления фундаментов, применимые к различным типам оснований, и разберем пошаговые алгоритмы работ.

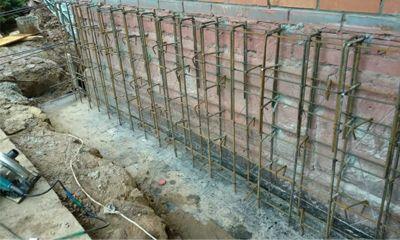

Усиление основания фундамента ленточного типа часто требует создания дополнительной железобетонной опоры. Этот метод позволяет перераспределить нагрузки и предотвратить дальнейшее разрушение конструкции.

Последовательность работ при усилении ленточного фундамента:

1. Производят откопку грунта по всему периметру здания, обеспечивая доступ к поврежденной ленте;
2. Тщательно очищают поверхность от осыпающихся фрагментов бетона и выступающих неровностей;
3. В теле существующего фундамента выполняют сверление отверстий для установки арматурных прутов – они станут связующим звеном между старой и новой конструкцией;
4. К установленным прутам приваривают заранее подготовленный металлический каркас, формируя пространственную арматурную систему;
5. Монтируют опалубку из деревянных досок и брусьев, тщательно выверяя геометрию конструкции;
6. Выполняют заливку бетонной смеси в подготовленную опалубку.

После заливки критически важно обеспечить правильное твердение бетона. Раствор должен набрать максимальную прочность без преждевременного высыхания. Для этого:

• исключают прямое воздействие солнечных лучей;
• накрывают поверхность специальной ПВХ пленкой;
• контролируют равномерность застывания в течение установленного срока.

Перед тем как усилить фундамент свайного типа, проводят тщательную диагностику состояния опор. Характерные проблемы:

• изменение геометрической формы свай;
• просадка в грунт;
• недостаточная глубина установки (выше уровня промерзания).

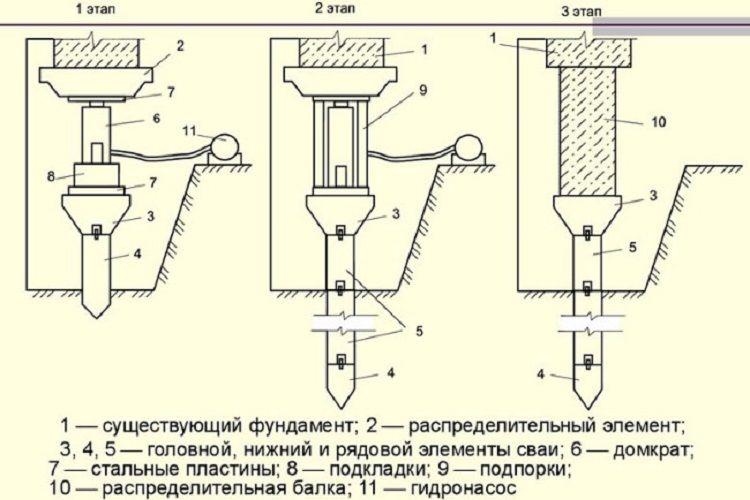

Методы усиления конструкций фундаментов свайного типа:

1. Диагностическая свая. Перед началом работ рядом с существующим основанием забивают пробную сваю. Это позволяет:

• определить глубину залегания основных опор;
• оценить плотность грунта на разных уровнях;
• спрогнозировать поведение конструкции после усиления.

2. Углубление свай. При деформации опор их погружают до твердого слоя грунта, обеспечивающего необходимую несущую способность;
3. Установка металлических подкладок. В случае обвалов под старыми сваями монтируют дополнительные металлические элементы, которые:

• распределяют нагрузку;
• предотвращают дальнейшую просадку;
• стабилизируют положение конструкции.

Несмотря на высокую надежность, плитный фундамент иногда требует ремонта или полной замены. Усиление фундамента здания в этом случае – трудоемкий процесс, требующий строгого соблюдения технологии.

Этапы замены фундаментной плиты:

1. Выкапывание траншей под существующей плитой для доступа к поврежденным участкам;
2. Демонтаж разрушенных фрагментов с соблюдением мер безопасности;
3. Заливка нового бетонного слоя с учетом требований к прочности и морозостойкости;
4. Монтаж дополнительных опор (свайных или блочных) для равномерного распределения нагрузки.

Важные условия успешного выполнения работ:

• проведение работ в теплый сезон (для полноценного твердения бетона);
• контроль качества материалов на всех этапах;
• соблюдение технологических перерывов между операциями.

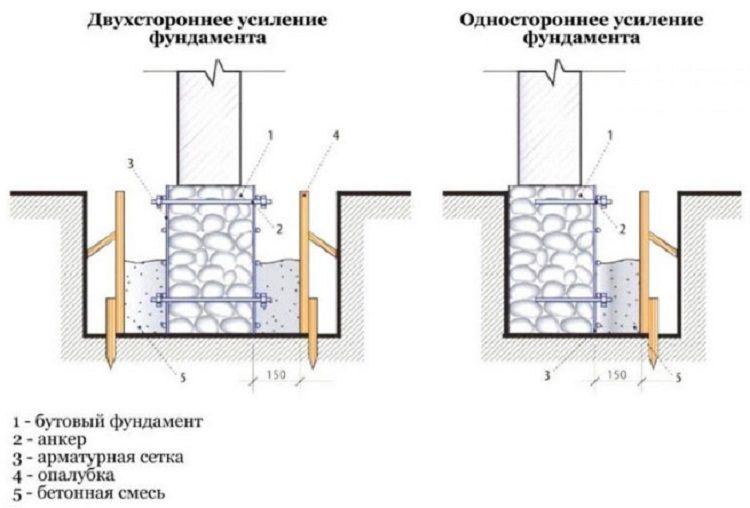

При одностороннем проседании здания усиление фундамента здания можно выполнить локально. Метод позволяет сократить затраты при сохранении надежности конструкции.

Технология односторонней реставрации:

1. Разметка проблемной зоны на участки длиной до 2 м для поэтапного выполнения работ;
2. Разработка траншеи большей ширины и глубины по сравнению с первоначальным основанием;
3. Сверление отверстий в старом фундаменте для установки арматурных связей, обеспечивающих жесткое соединение старой и новой конструкций;
4. Создание штроб (канавок) в бетоне для улучшения сцепления с новым раствором;
5. Монтаж металлического каркаса в проблемном участке и его фиксация цементным раствором;
6. Установка опалубки для формирования новой части фундамента;
7. Заливка бетона в подготовленную конструкцию.

После затвердевания бетона на первом участке аналогичные работы выполняют на последующих сегментах. Для обеспечения целостности конструкции отдельные участки связывают между собой арматурными стержнями.

Цена усиления основания фундамента зависит от объема работ и выбранной технологии. Наиболее затратный вариант – полная замена ленточного основания. Более экономичное решение – усиление с помощью свай.

Ниже представлена таблица с ориентировочными ценами на строительные материалы, необходимые для усиления конструкций фундаментов.

html

Важные замечания по стоимости:

• указанные цены являются ориентировочными и могут варьироваться в зависимости от региона;
• стоимость зависит от производителя и качества материалов;
• оптовые закупки обычно дешевле розничных;
• сезонные колебания цен могут существенно влиять на итоговую смету.

Для достижения максимального эффекта при усилении фундамента здания необходимо учитывать:

1. Тип грунта – определяет выбор технологии и глубину заложения новых элементов;
2. Состояние существующего фундамента – влияет на объем подготовительных работ и необходимость демонтажа;
3. Нагрузки на конструкцию – расчетная нагрузка определяет параметры усиления;
4. Климатические условия – температура и влажность влияют на сроки и технологию работ;
5. Бюджет проекта – от него зависит выбор материалов и методов усиления.

Грамотно выполненное усиление основания фундамента позволяет:

• продлить срок службы здания на десятилетия;
• предотвратить развитие трещин и деформаций;
• увеличить несущую способность конструкции;
• избежать дорогостоящего капитального ремонта в будущем.

В последние годы активно развиваются методы усиления фундаментов с применением инновационных материалов и технологий. Рассмотрим наиболее перспективные решения. 1. Усиление углеволокном. Технология предполагает наклеивание специальных углеродных лент на поверхность фундамента. Преимущества:

• высокая прочность при малом весе;
• устойчивость к коррозии;
• возможность применения без масштабного демонтажа;
• минимальное увеличение нагрузки на основание.

2. Геополимерные инъекционные системы. Метод основан на закачке специальных составов под фундамент. Эффекты:

• уплотнение грунта под подошвой фундамента;
• заполнение пустот и трещин;
• повышение несущей способности основания;
• стабилизация грунтовых пластов.

3. Микросваи и буроинъекционные сваи. Современные альтернативы традиционным сваям:

• малый диаметр (50–200 мм);
• возможность монтажа в стесненных условиях;
• высокая точность установки;
• быстрое достижение проектной прочности.

4. Композитные материалы. Применение стеклопластика и базальтопластика для армирования:

• коррозионная стойкость;
• низкая теплопроводность;
• длительный срок службы (более 50 лет);
• совместимость с бетоном.

Операционный контроль при усилении фундамента – это систематическая проверка соблюдения технологий выполнения работ, соответствия процессов проектным решениям и нормативным документам в ходе производства. Его цель – своевременное выявление дефектов и принятие мер по их устранению и предупреждению.

Основные аспекты операционного контроля:

1. Проверка технологий выполнения работ:

• соблюдение последовательности операций, предусмотренных технологическими картами и проектной документацией.
• контроль за установкой опалубки, армированием, заливкой бетона и другими этапами усиления.

2. Соответствие работ проектной документации и стандартам:

• сверка геометрических параметров конструкций (размеры, отметки, уклоны) с проектными значениями.
• проверка соблюдения требований к материалам, методам монтажа и другим параметрам.

3. Методы контроля:

• измерительный метод: использование инструментов и приборов (линейка, рулетка, нивелир, теодолит и др.) для проверки размеров, отклонений, уровней;
• технический осмотр: визуальный контроль состояния конструкций, материалов и выполнения работ.

4. Ключевые параметры, подлежащие контролю:

• точность установки опалубки (отклонения от вертикали, проектного положения осей);
• качество арматурного каркаса (соответствие диаметрам, шагу, схеме армирования; толщина защитного слоя бетона);
• Параметры бетонной смеси (подвижность, удобоукладываемость, отсутствие расслоения);
• Технология укладки бетона (высота сбрасывания смеси, толщина слоев, организация рабочих швов).
• Уход за бетоном (соблюдение влажностного и температурного режимов при твердении).

5. Фиксация отклонений. Все выявленные отклонения от заданной технологии, которые могут повлиять на качество работ, должны фиксироваться. Это позволяет оперативно устранять дефекты до начала последующих операций.
6. Документация. Результаты операционного контроля заносятся в журналы работ. Основными документами являются нормативные документы (строительные нормативы и технические стандарты), технологические карты и схемы операционного контроля качества;
7. Участие специалистов. Операционный контроль осуществляют производители работ и мастера с привлечением представителей геодезической службы и строительной лаборатории при необходимости.

Примеры конкретных проверок при операционном контроле усиления фундамента:

• при установке опалубки для устройства приямков контролируют отклонения по длине и ширине щитов, толщине смежных досок, ширине щелей между досками;
• при укладке бетона проверяют поверхность бетона рейкой длиной 2 м;
• состояние основания перед бетонированием (отсутствие мусора, грязи, масел, льда и т. д.) проверяют визуально.

Операционный контроль является неотъемлемой частью многоступенчатого процесса обеспечения качества при усилении фундамента. Он дополняет входной и приемочный контроль, обеспечивая надежность и долговечность конструкции.
