Технология возведения свайного фундамента с монолитным ростверком

Конструкция такого типа конструкций фундамент для частного дома включает в себя два основных элемента:

• комплекс свай, которые вертикально заглублены в грунт; • пояс обвязки, который также называют ростверком. Этот пояс принимает на себя всю нагрузку от здания, а затем равномерно передает ее на свайные опоры.

Технология сооружения этого типа конструкций свайный фундамент под дом подробно и четко прописана в строительных нормах и правилах – СНиП 2.02.03-85. В этом документе описаны разные варианты обвязки, сочетающиеся с различными типами свай, материалами изготовления и габаритами самого ростверка.

При правильном и удачном сочетании всех элементов получается оптимальная конструкция фундамента. Такая конструкция гарантирует тот спектр технических параметров, который требуется для конкретного здания и конкретных грунтовых условий на участке. Важно, чтобы была строго соблюдена технология свайно ростверкового фундамента.

Если говорить о заливке монолитной конструкции фундамент для частного дома, то здесь возможны всего две схемы. Первая подразумевает объединение всех свай в единую жесткую систему. Вторая – последовательное соединение каждой опоры между собой с помощью ростверка в единую систему свайный фундамент под дом.

Монолитную плиту заливают сплошняком под всей площадью здания. Ленту же делают только под теми стенами, которые несут нагрузку от перекрытий и кровли. В частном строительстве чаще выбирают ленточный вариант. Причина проста – по-настоящему тяжелые сооружения на загородных участках встречаются редко, и нет смысла переплачивать за сплошную плиту.

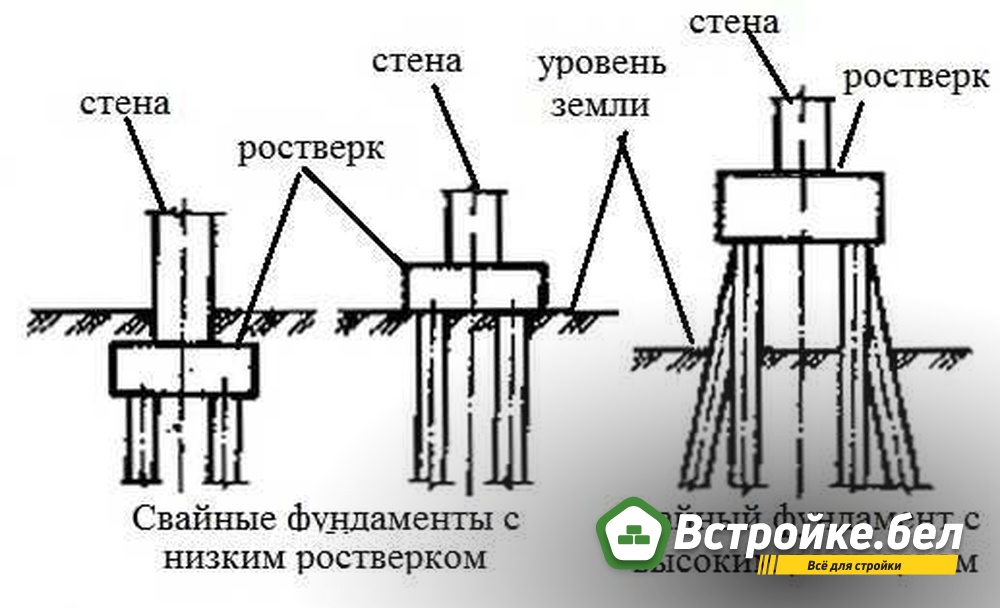

Ленточная система, в свою очередь, бывает трех видов в зависимости от того, как расположен ростверк относительно поверхности земли:

1. Высокий ростверк. Его поднимают над грунтом, оставляя зазор между низом бетона и почвой;
2. Наземный ростверк. Подошва монолитной ленты лежит прямо на земле, не заглубляясь;
3. Низкий (заглубленный) ростверк. Для его заливки между сваями отрывают траншею, и бетон оказывается ниже уровня грунта.

Практика показывает, что для большинства хозпостроек, гаражей и бань выбирают свайный фундамент именно с ленточным ростверком. Такое решение выходит дешевле остальных и не требует высокой квалификации строителей. Технология свайно ростверкового фундамента в таком формате по силам даже начинающему строителю.

Бетонный ростверк, залитый поверх свай, имеет смысл применять в тех случаях, когда плотные слои грунта залегают глубоко и добраться до них обычным ленточным фундаментом не получается. Кроме того, такой вариант фундамент для частного дома становится единственно правильным решением на сложных почвах. К ним относятся:

1. Участки с высоким стоянием грунтовых вод, где обычную ленту постоянно размывает;
2. Торфяники и другие органические грунты, которые не дают стабильной опоры;
3. Слишком глинистые почвы, склонные к морозному пучению и неравномерной осадке.

Главное ограничение для использования технология свайно ростверкового фундамента – это скальные или крупнообломочные грунты. В них бурить скважины под сваи крайне сложно, а иногда и вовсе невозможно без специальной техники.

Основание свайный фундамент под дом становится практически единственным выходом на участках со сложным рельефом или заметным уклоном. В такой ситуации отпадает необходимость в дорогостоящем выравнивании грунта под всю площадку застройки. Достаточно просто выставить оголовки всех свай на одном уровне по лазерному или водяному уровню.

Ленточный ростверк, залитый поверх этих оголовков, образует сплошную фундаментную ленту под всеми несущими и внутренними стенами бани.

Данный тип фундамента наиболее практичен для легких строений. К ним относятся:

1. Деревянные бани из бруса или бревна;
2. Каркасные постройки с облегченным основанием;
3. Невысокие кирпичные или блочные здания в один-два этажа.

Если же здание получается тяжелым, например, двухэтажным из полнотелого кирпича с бетонными перекрытиями, то рекомендуется использовать заглубленный ростверк. В этом варианте бетонная лента частично уходит в грунк и равномерно распределяет вес всего здания по своему периметру, передавая нагрузку прямо на поверхностные слои почвы в дополнение к сваям.

Свайные конструкции очень удобны в ситуациях, когда строительство ведется рядом с уже существующими объектами на участке. Такой фундамент не требует масштабных земляных работ, не повреждает проложенные коммуникации и не заставляет их переносить.

Главный и неоспоримый плюс системы свайный фундамент под дом – повышенная прочность и надежность. Здание, смонтированное на таком основании, сохраняет устойчивость долгие годы даже при неблагоприятных грунтовых условиях.

Помимо этого, у конструкции фундамент для частного дома имеется целый ряд других достоинств:

1. Требуется совсем небольшой объем земляных работ по сравнению с ленточным или плитным фундаментом;
2. Расход бетона заметно снижен – экономия по сравнению с традиционной заглубленной лентой может достигать 30–40 %;
3. Свайные столбы разрешено монтировать даже в зимнее время, когда другие типы фундаментов требуют прогрева бетона или вообще не заливаются;
4. Фундамент не дает неравномерной просадки после морозного пучения или сезонного подтопления грунтовыми водами;
5. Минимальная площадь контакта основания с промерзающим грунтом заметно снижает теплопотери здания через пол;
6. Устройство такого фундамента отнимает значительно меньше времени – вся работа занимает от нескольких дней до недели в зависимости от размера бани.

Однако конструкции по технология свайно ростверкового фундамента присущи и некоторые недостатки, которые важно учитывать до начала строительства:

1. Нельзя устраивать такое основание на почвах с горизонтальной подвижностью – при боковых сдвигах сваи просто срезаются под корень;
2. Практически невозможно соорудить полноценный цокольный этаж или подвальное помещение, если только не заполнить пространство между сваями специальной конструкцией (забиркой), что удорожает и усложняет работы;
3. Не рекомендовано возводить на этом фундаменте громоздкие тяжелые здания – например, двухэтажные кирпичные особняки с бетонными перекрытиями, так как сваи могут дать неравномерную осадку.

Поэтапная технология свайно ростверкового фундамента такой системы опор фундамент для частного дома выглядит следующим образом:

1. Сначала бурят или выкапывают ямки под каждую сваю с учетом расчетного шага и глубины залегания плотного грунта;
2. Затем в подготовленные скважины устанавливают свайные столбы – асбестоцементные трубы, винтовые металлические опоры или залитые на месте железобетонные стержни;
3. После этого внутрь каждой сваи или вокруг нее монтируют проволочный арматурный каркас, который придаст бетону прочность на разрыв;
4. Следующим шагом выполняют заливку бетонного раствора прямо в подготовленные скважины с установленными трубами и арматурой. Когда бетон схватится, приступают к сооружению ростверка – горизонтальной ленты, которая связывает все сваи в единую конструкцию;
5. Сам ростверк заливают отдельно, но перед этим обязательно монтируют опалубку из досок или щитов, а внутри нее выполняют армирование металлическими прутьями.

Для обеспечения максимальной жесткости системы свайный фундамент под дом настоятельно рекомендовано соединять между собой металлические элементы опор и арматурный каркас ростверка. Это позволяет надежно защемить оголовки свай внутри бетонной ленты и обеспечивает их совместную работу под нагрузкой. Без такой связки сваи и ростверк будут деформироваться по отдельности, что снижает несущую способность фундамента в целом.

Для конструкций типа свайный фундамент под дом подходят различные материалы. Выбор конкретного типа зависит от характеристик грунта на участке и предполагаемой нагрузки от здания. Опоры делают бетонными, металлическими либо деревянными. По форме сечения они бывают прямоугольными или круглыми.

По способу монтажа сваи классифицируют на несколько видов:

1. Забивные. Их устанавливают без предварительного бурения или выемки земли. Такой тип чаще всего используется при возведении многоэтажных жилых комплексов и промышленных объектов;
2. Буронабивные. Сначала в почве бурят скважину расчетной глубины, затем внутрь помещают опалубку и заводят арматурный каркас. После этого всю конструкцию целиком заливают бетонной смесью повышенной прочности (обычно марки не ниже М250);
3. Буровые железобетонные. Сначала бурят скважины, а затем в них забивают готовые железобетонные изделия заводского изготовления;
4. Винтовые. Это металлические сваи, на нижнем конце которых имеется заостренный наконечник с винтовой лопастью. Их вкручивают в грунт подобно шурупу.

Для индивидуального малоэтажного строительства, включая бани из СИП-панелей, обычно применяют буронабивные сваи. Технология свайно ростверкового фундамента оптимальна в плане создания конструкции фундамент для частного дома по соотношению цена-качество, не требуют сложной техники и вполне под силу бригаде из 2–3 чел.
