Тонкости бетонных полов: технические параметры и особенности слоев пирогов

Современная стяжка для бетонного пола, устраиваемая в частных жилых домах или общественных зданиях, конструктивная схема которых подразумевает полы по грунту, обладает следующими техническими характеристиками и параметрами:

1. Неармированная стяжка для бетонного пола допускается только при непучинистых грунтах с модулем деформации от 30 МПа и выше. При меньшей жесткости основания бетонная плита без арматуры треснет под нагрузкой;
2. Армированная стяжка должна иметь минимальную толщину 70 мм. Меньший слой в конструкции бетонный пол по грунту не позволяет уложить арматурную сетку с соблюдением защитного слоя бетона (не менее 30 мм снизу и сверху сетки);
3. Оптимальная толщина стяжки в полах по грунту составляет 120 мм для жилых зданий и 200 мм для общественных, торговых или промышленных объектов, при условии отсутствия в них специализированных технологических процессов с экстремальными нагрузками;
4. В случае прокладки скрытых инженерных коммуникаций в теле конструкции бетонный пол по грунту не (труб водоснабжения, канализации, электрических кабелей в гофре) ее толщина зависит от диаметра труб и может быть увеличена до 250-300 мм. Увеличение делают либо на всей плоскости структуры бетонная стяжка пола, либо локально – только в местах прохождения коммуникаций, с плавными переходами высот;
5. Для стандартных эксплуатационных условий в жилых или офисных помещениях класс бетона для конструкции стяжка для бетонного пола может составлять В12,5 (марка М150) – В15 (марка М200). Для повышенных нагрузок в магазинах, автосервисах или промышленных зданиях класс увеличивают до В20 (М250) – В25 (М350) и выше, вплоть до В40 для особо тяжелых условий;
6. Марка по водонепроницаемости бетона для конструкции бетонная стяжка пола составляет W4 – W6. Это означает, что образец бетона не пропускает воду под давлением 0,4-0,6 МПа. Морозостойкость назначают от F75 и выше. Такие высокие требования объясняются тем, что полы по грунту относятся к конструкциям нулевого цикла, которые контактируют с влажным основанием и могут промерзать при отключении отопления;
7. Фракция гранитного щебня в конструкции бетонный пол по грунту не выбирается в зависимости от толщины плиты. При толщине стяжки до 100 мм используют щебень фракции 5-20 мм. При мощности свыше 100 мм допускается применять фракцию 15-30 мм, которая дешевле и обеспечивает лучшую усадку;
8. Для стяжки используется строительный кварцевый мытый песок с размером гранул от 1-2 до 3-5 мм. Песок должен быть без глинистых и илистых примесей, которые снижают прочность бетона и вызывают усадочные трещины. Наличие глины проверяют простым способом – растирают горсть влажного песка в ладони: чистый песок не оставляет темных следов;
9. Портландцемент, применяемый для приготовления бетона данной конструкции, должен иметь марку по прочности не менее М300. Однако большинство экспертов склоняются к использованию М400-М500, так как более высокие марки цемента дают гарантированный запас прочности и лучше работают в условиях контакта с грунтом;
10. Стяжка армируется дорожной сеткой с ячейкой 100х100 мм или 100х200 мм, с толщиной прутка от 5 до 6 мм. Альтернативный вариант – стержневая арматура периодического профиля класса А500с диаметром 6-10 мм, с ячейкой 150х150 мм или 200х200 мм. Допускается также устройство локальных усилений в зонах повышенных нагрузок (места установки тяжелого оборудования, котельных, печей) или над слабыми участками грунтового основания;
11. При необходимости в стяжку толщиной менее 100 мм добавляют арамидное или полипропиленовое фиброволокно. Волокна распределяются по всему объему бетона, обеспечивая сплошное армирование на микроуровне. Это повышает трещиностойкость, ударную вязкость и деформативные свойства железобетонной конструкции, позволяя частично отказаться от традиционной арматурной сетки.

Все окончательные технические характеристики конструкции бетонная стяжка пола, а также геометрические параметры стяжки определяются рабочим проектом. Проектные решения разрабатываются на основании объемно-планировочных характеристик здания, приложенных эксплуатационных нагрузок и статического расчета полов по грунту с учетом конкретных грунтовых условий на участке.

Исходя из полученных технических и физико-механических показателей, подбираются материалы, после чего составляется подробная спецификация к чертежам проекта. Самостоятельное назначение толщины и класса бетона без расчета часто приводит либо к перерасходу средств (избыточно мощная стяжка), либо к разрушению пола в первые же годы эксплуатации (слишком тонкая или слабая конструкция).

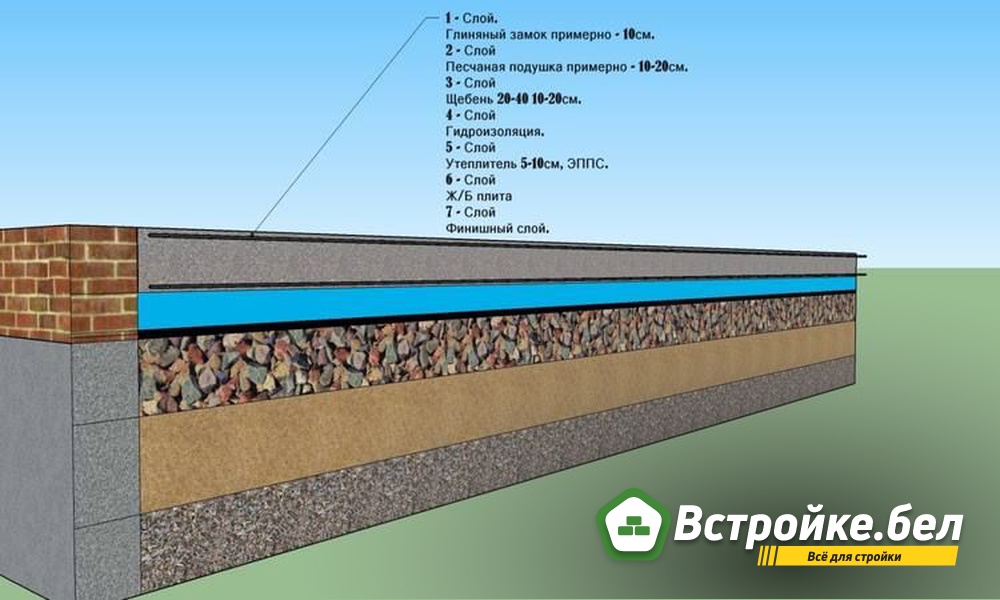

Качественная стяжка для бетонного пола по грунту представляет собой относительно сложную железобетонную конструкцию, которая состоит из нескольких последовательных слоев. Ниже приведен типовой состав пирога снизу вверх, начиная с самого нижнего слоя и заканчивая финишным покрытием:

1. Материковый грунт основания в конструкции бетонный пол по грунту – естественный слой почвы на участке, с которого снят плодородный верхний слой (чернозем, торф, растительный грунт). Грунт должен быть уплотнен и не содержать органических остатков;
2. Кольцевой дренаж для отвода грунтовых вод – система перфорированных труб, уложенных по периметру здания на глубине ниже подошвы конструкции бетонная стяжка пола. Дренаж отводит избыточную влагу от основания пола и предотвращает капиллярный подсос воды;
3. Слой песчано-гравийной смеси (ПГС), уплотненной до степени не менее 0,95-0,98 от максимальной плотности по стандартному уплотнению. Этот слой в конструкции бетонная стяжка пола служит выравнивающим и дренирующим основанием, распределяя нагрузку от вышележащей плиты на грунт;
4. Гидроизоляционная прослойка из стеклохолста с битумной пропиткой или другого рулонного материала (рубероид, техноэласт, гидроизол) в конструкции бетонный пол по грунту. Гидроизоляция отсекает капиллярную влагу, поднимающуюся из грунта, и защищает утеплитель и бетон от намокания;
5. Плиты пенополистирола с плотностью не менее 40 кг/куб.м и толщиной от 50 мм. Этот слой обеспечивает теплоизоляцию пола, отсекая холод, идущий из грунта. Чем холоднее регион, тем толще должен быть слой утеплителя (до 150-200 мм);
6. Выпуски канализации из здания – горизонтальные участки труб, выходящие через фундамент или цоколь в сторону септика или центральной канализации. Их укладывают до заливки конструкции стяжка для бетонного пола, чтобы скрыть трубы в теле бетона;
7. Армированная железобетонная плита – сама стяжка толщиной от 70 до 250-300 мм (согласно прочностному расчету конструкции по проекту). Это основной несущий слой, воспринимающий все эксплуатационные нагрузки;
8. В теле плиты – конструкция теплого пола (водяного или электрического), а также другие трубные или кабельные коммуникации (водопровод, электропроводка в гофре, слаботочные кабели). Все коммуникации должны быть заключены в защитные оболочки и проверены на герметичность до заливки бетона;
9. Слой наливного пола или тонкая выравнивающая стяжка с полимерными добавками в конструкции бетонный пол по грунту. Этот слой устраивают при необходимости получить идеально гладкую поверхность под тонкие покрытия (линолеум, ламинат, виниловую плитку). Толщина обычно составляет 5-30 мм;
10. Чистовое покрытие пола из выбранных материалов – керамическая плитка, ламинат, паркетная доска, ковролин, кварцвиниловая плитка или любой другой финишный слой, предусмотренный дизайн-проектом.

Все слои, уложенные в конструкцию стяжка для бетонного пола, должны быть обоснованы реальными грунтовыми условиями на участке и эксплуатационными параметрами конструкции здания. Слишком сложный пирог с множеством слоев имеет высокую себестоимость, из-за чего его применение во многих случаях может быть нецелесообразным. В таких ситуациях собственники недвижимости часто прибегают к альтернативному решению – строительству подвала вместо полов по грунту. Подвал позволяет вынести инженерные коммуникации под домом в обслуживаемое пространство и отказаться от многослойного утепленного пирога в пользу обычного перекрытия над подвалом.

Описанный выше пирог структуры бетонная стяжка пола актуален только для общих, усредненных случаев. Для конкретной конструкции и конкретного участка слои и их толщины назначаются индивидуально, на основании:

• инженерно-геологических изысканий; • теплотехнического расчета; • статического расчета несущей способности плиты.

Копирование пирога из интернета без привязки к своим условиям часто приводит либо к перерасходу бюджета, либо к недостаточной надежности конструкции.
